K1121
Kegelräder gerade verzahnt
| Beschreibung 1: | Kegelräder gerade verzahnt |
| Material: | C45 |
| Fertigungsprozess: | Feinstverzahnt |
| Verzahnung: | Eingriffswinkel 20°, gerade verzahnt |
| Qualität: | 8f24 |

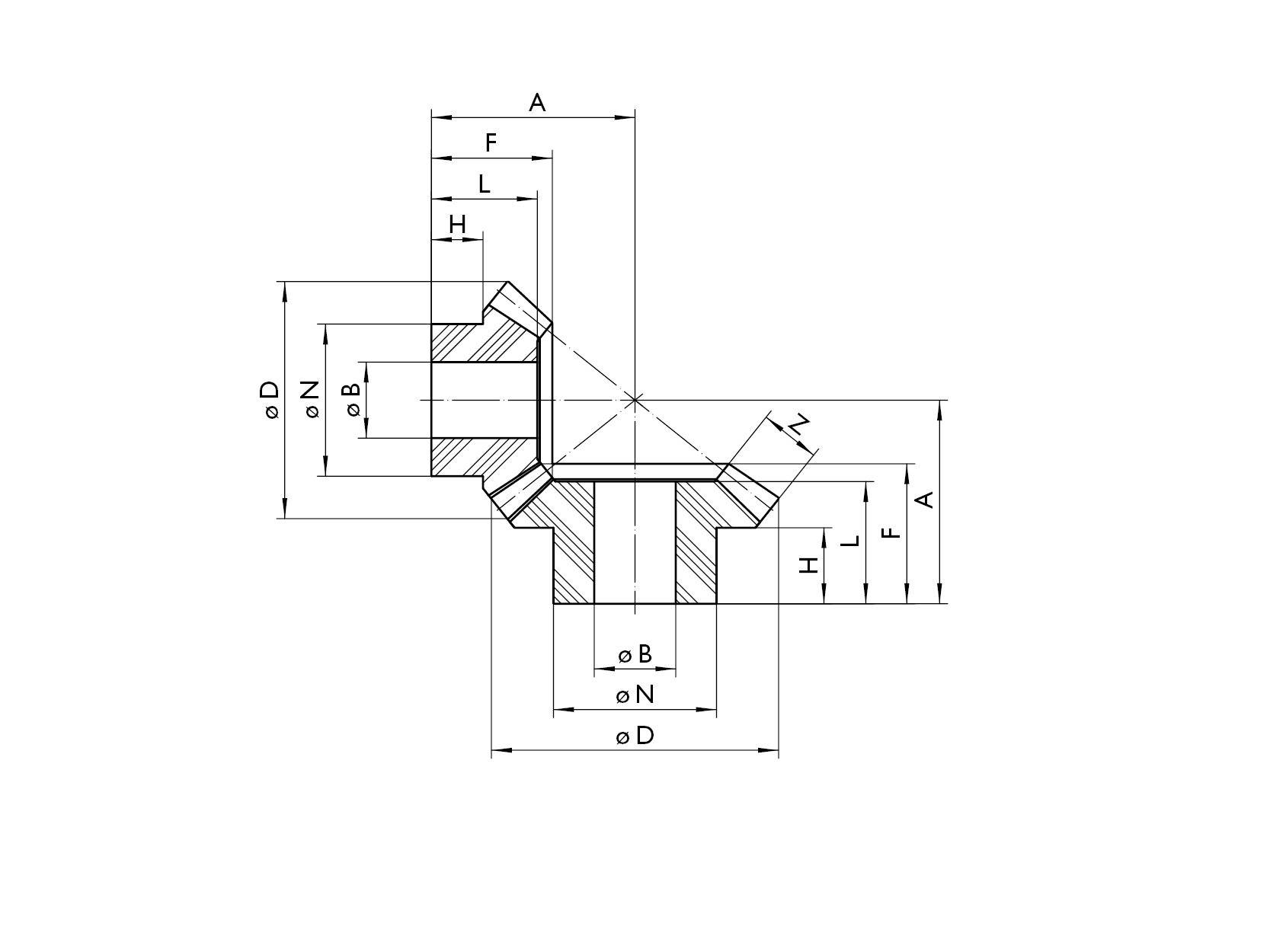

| mn: | 2 |
| z: | 16/20 |
| B: | 12/14 |
| D: | 35.1/42.5 |
| L: | 18/20 |
| N: | 26/28 |
| F: | 20.9/23.6 |
| H: | 10.7/13.0 |
| Z: | 8.9/8.9 |
| Hersteller: | Güdel |
