6366D-500X580-11 Aufspann-Winkel, doppelt
| Artikel-Nr.: | 6366D-500x580-11 |
| Rechtwinkligkeit: | 0,03 |
| Z1 x R: | 10x40 |
| Z2 x R: | 10x40 |
| Anzahl Positionierbohrungen: | 240 |
| Gewicht: | 238Kg |
| Größe: | 500x580 |
| A: | 500 |
| K: | 580 |
| C: | 160 |
| Toleranz C: | ±0,03 |
| H1 ±0,03: | 110 |
| G: | 38 |
| ØS: | 13 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |

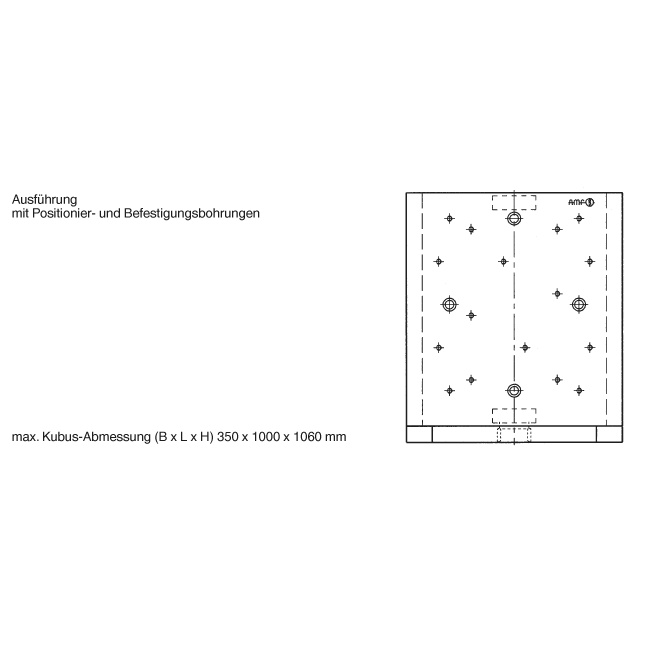

Aufspann-Winkel, doppelt
Merkmal:
Spanngewinde (M): M12Rasterabstand (R): 40 mm ± 0,01 mmRasterbohrung (D): Ø 16F7Rasterbohrung (E): 12 mmRechtwinkligkeit: 0,01/200 mmAufspannflächen: nach Nitrierung geschliffenHärte: 700-100 HV1Werkstoff: EinsatzstahlRichtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 bei GrundflächeGrundfläche: mit Lochbild gemäß Tabelle bzw. Zeichnung passend für Maschinentisch nach DIN 55201
