6362D-400X 400-1 Aufspann-Winkel
| Artikel-Nr.: | 6362D-400x400-1 |
| Z1 x R: | 320 |
| Z2 x R: | 320 |
| Montierte Aufspann-Paletten (je 2 St.): | 6361D-400x400-1 |
| Gewicht: | 143Kg |
| Größe AxB: | 400x400 |
| C ±0,09: | 160 |
| F: | 360 |
| G: | 50 |
| H ±0,02 : | 38 |
| H2 ±0,05: | 280 |
| J: | 50 |
| K: | 480 |
| L1 ±0,013: | 150 |
| L3 ±0,013: | - |
| ØS: | 17 |
| T1 ±0,2: | 150 |
| T2 ±0,2: | 100 |
| T3 ±0,2: | 175 |
| U1 ±0,2: | 150 |
| U2 ±0,2: | 175 |
| U3 ±0,2: | 100 |

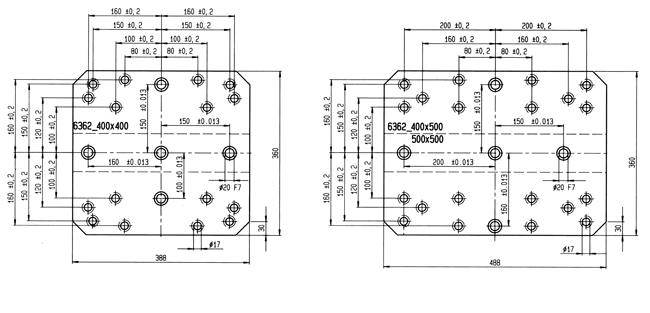

| Lochbild s. Skizze: | 3 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Aufspann-Winkel
Merkmal:
Spanngewinde (M): M12Rasterabstand (R): 40 mm ± 0,01 mmRasterbohrung (D): Ø 16F7Rasterbohrung (E): 12 mmRechtwinkligkeit: 0,01/100 mmAufspannflächen: nach Nitrierung geschliffenHärte (Aufspann-Palette): 700-100 HV1 plasmanitriertWerkstoff: Grundkörper: Alu-GussPalette: EinsatzstahlRichtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 bei Aufspann- und GrundflächeGrundfläche: mit Lochbild gemäß Tabelle bzw. Zeichnung, passend für Maschinentisch nach DIN 55201Kontur (Aufspann-Paletten): autogen geschnitten/gesägtMontierte Aufspann-Palette: gemäß Tabelle
Hinweis:
Beim Aufspann-Winkel Nr. 6362D-** setzt sich die Rechtwinkeligkeits-Toleranz aus der Toleranz des Aufspann-Winkels Nr. 6362B (Grundkörper) und der Parallelitäts-Toleranz der Palette zusammen.
