6362B-320X 400-1 Aufspann-Winkel, Grundkörper
| Artikel-Nr.: | 6362B-320x400-1 |
| Rechtwinkligkeit: | 0,02 |
| C1 ±0,05: | 64 |
| H1 ±0,03: | 230 |
| Gewicht: | 39Kg |
| Größe AxB: | 320x400 |
| C ±0,09: | 140 |
| F: | 280 |
| G: | 40 |
| H ±0,02 : | 38 |
| H2 ±0,05: | 230 |
| J: | 40 |
| K: | 390 |
| L1 ±0,013: | 100 |
| L2 ±0,013: | 100 |
| L3 ±0,013: | 150 |
| L4 ±0,013: | 150 |
| ØS: | 17 |
| T1 ±0,2: | 100 |
| T2 ±0,2: | 100 |
| T3 ±0,2: | - |
| U1 ±0,2: | 100 |
| U2 ±0,2: | 175 |
| U3 ±0,2: | - |

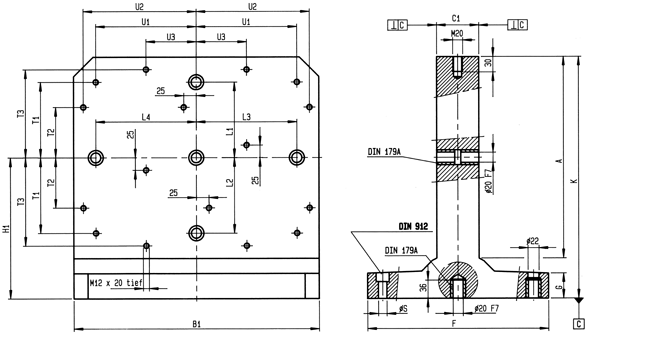

| Lochbild s. Skizze: | 2 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Aufspann-Winkel, Grundkörper
Merkmal:
Rechtwinkligkeit: 0,01/200 mmWerkstoff: Alu-GussRichtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 bei Aufspann- und GrundflächeGrundfläche: mit Lochbild gemäß Tabelle bzw. Zeichnung, passend für Maschinentisch nach DIN 55201Befestigungs- und Richtbohrung in Aufspannflächen: für Paletten Nr. 6361B und Nr. 6361D
Hinweis:
Lieferumfang einschl. Schrauben und Zylinderstifte für die Befestigung der Paletten.
Merkmal:
Rechtwinkligkeit: 0,01/200 mmWerkstoff: Alu-GussRichtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 bei Aufspann- und GrundflächeGrundfläche: mit Lochbild gemäß Tabelle bzw. Zeichnung, passend für Maschinentisch nach DIN 55201Befestigungs- und Richtbohrung in Aufspannflächen: für Paletten Nr. 6361B und Nr. 6361D
Hinweis:
Lieferumfang einschl. Schrauben und Zylinderstifte für die Befestigung der Paletten.
