80317
510-M24x28 Muttern für T-Nuten "Rhombus"

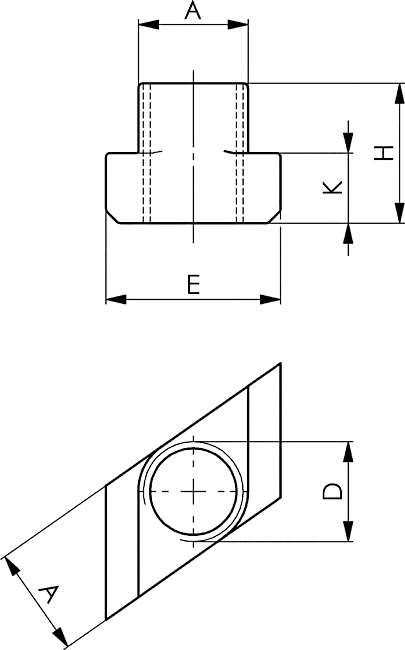

| D x Nut: | M24x28 |
| Prüfkraft: | 186kN |
| A: | 27,7 |
| E: | 44 |
| H: | 36 |
| K: | 18 |
| VE: | - |
| Gewicht: | 215g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Muttern für T-Nuten "Rhombus"
vergütet.Anwendung:
- zusätzliches Einrichten einer Spannstelle bei bereits aufgespannter Vorrichtung
- nachträgliches Einrichten einer Spannstelle bei bereits belegter Maschinentisch-T-Nute
- Einsetzen der Mutter für T-Nuten "Rhombus" von oben in die T-Nute und Drehen bis zum Anschlag in der T-Nute
- in Verbindung mit den Stiftschrauben DIN 6379 zu verwenden
Hinweis:
Die Muttern für T-Nuten "Rhombus" sind auf Güte 10 vergütet. Durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen der DIN 508. Die Verschraubung muss über die gesamte Gewindelänge "H" vorgenommen werden.
