74336
6350-22 Parallelanschlag-Paar
| B: | 22 |
| H: | 80 |
| H Paartoleranz (tp): | IT5 |
| L: | 160 |
| Gewicht: | 4400g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Parallelanschlag-Paar
Für Maschinen-Nuten.
Auch als Parallel-Unterlagen verwendbar.
Paarweise in der Höhe planparallel feingeschliffen.
Einsatzgehärtet.Anwendung:

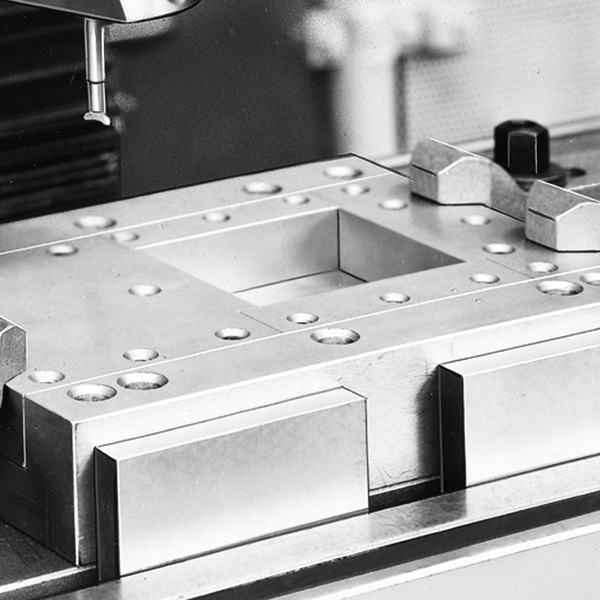

Die Parallelanschläge sind vorzugsweise für kleinere bis mittlere Maschinen bestimmt. Sie sind in der Dicke auf die Maschinennuten mit Toleranz H8 abgestimmt. Ein Paar dieser Anschläge wird in eine Maschinennute eingesteckt, dann können die Werkstücke schnell parallel zum Tisch ausgerichtet werden.
Hinweis:
Nennmaßtoleranz in der Höhe nach DIN ISO 2768 - m.
Nennmaßtoleranz in der Breite nach DIN EN ISO 286: h7.
Restliche Maße nach DIN ISO 2768 - m.
