69526

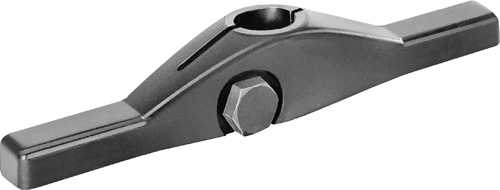

6951N-22-280 Spannarm, doppelt
| Artikel-Nr.: | 6951N-22-280 |
| A: | 140,0 |
| 2A: | 280,0 |
| B: | 70,5 |
| C: | 28,5 |
| D: | 18,4 |
| ØE: | 31,75 +0,05 |
| G: | 43,8 |
| J: | 12,5 |
| K: | 22,5 |
| L: | M16x1,5 |
| N: | 25° |
| R: | 25,5 |
| Gewicht: | 1869g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Spannarm, doppelt
Ausführung:
Stahl, vergütet und brüniert.
Anwendung:
Für Schwenkspanner
Bestell-Nr. 69526 für Größen 6951xx-22-xx, 6941KP-11-xx
Bestell-Nr. 60863 für Größen 6951xx-33-xx
Hinweis:
Spanndruck, Fördervolumen und Spannarmgewicht unbedingt beachten. Spannarm kann bei Bedarf gekürzt werden. Bitte unbedingt auf beidseitig gleiche Spann- und Abstützhöhe achten. Sonderausführungen auf Anfrage lieferbar.
Ausführung:
Stahl, vergütet und brüniert.
Anwendung:
Für Schwenkspanner
Bestell-Nr. 69526 für Größen 6951xx-22-xx, 6941KP-11-xx
Bestell-Nr. 60863 für Größen 6951xx-33-xx
Hinweis:
Spanndruck, Fördervolumen und Spannarmgewicht unbedingt beachten. Spannarm kann bei Bedarf gekürzt werden. Bitte unbedingt auf beidseitig gleiche Spann- und Abstützhöhe achten. Sonderausführungen auf Anfrage lieferbar.
