69229

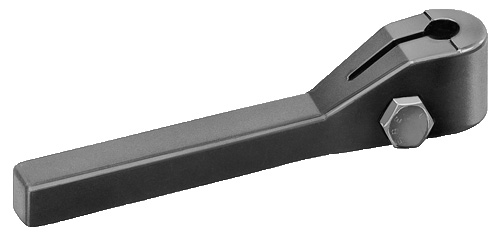

6951-02-82 Spannarm, lang
| Artikel-Nr.: | 6951-02-82 |
| A: | 82,5 |
| B: | 26,0 |
| C: | 10,5 |
| D: | 8,1 |
| ØE: | 11,13 +0,05 |
| ØF: | 7,0 |
| G: | 15,2 |
| H: | 12,5 |
| J: | 7,0 |
| K: | 9,5 |
| L: | M6x1,00 |
| N: | 22 |
| R: | 9,5 |
| Gewicht: | 73g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Spannarm, lang
Ausführung:
Stahl, vergütet und brüniert.
Anwendung:
Für alle Schwenkspanner
Bestell-Nr. 69229 für Größen 6951xx-02-xx, 6952EP-02-xx
Bestell-Nr. 69245 für Größen 6951xx-05-xx, 6952CP-06-xx,6941KP-03-xx
Bestell-Nr. 69260 für Größen 6951xx-11-xx, 6941KP-05-xx
Spannarm kann auf Ihren Einsatzfall gekürzt werden.
Hinweis:
Spanndruck, Fördervolumen und Spannarmgewicht unbedingt beachten. Sonderausführungen auf Anfrage lieferbar.
