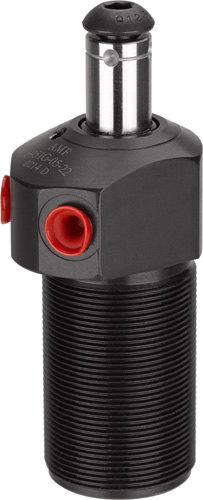

6951G-05-22 Schwenkspanner, Gewindeflansch-Bauform
| Artikel-Nr.: | 6951G-05-22 |
| Spannkraft bei 350 bar Sp*: | 5kN |
| Spannkraft bei 350 bar Lo*: | 13,5kN |
| Spannhub M: | 8mm |
| Gesamthub N: | 20,0mm |
| Vol. Sp: | 3,82cm³ |
| Vol. Lo: | 7,8cm³ |
| wirks. Kolben- fläche Sp: | 1,90cm² |
| wirks. Kolben- fläche Lo: | 3,88cm² |
| Q max.: | 0,400l/min |
| Gewicht: | 744g |
| A: | M38x1,5 |
| B: | 143,0 |
| C: | 134,0 |
| D: | 60,0 |
| E: | 36,0 |
| F: | 31,0 |
| G: | 13 |
| ØH: | 15,88 |
| J x Tiefe: | M10 x 12 |
| P: | 38,0 |
| R: | 26,0 |
| ØT: | 47,5 |
| U: | G1/8 |
| V: | 35° |
| W: | 19,5 |
| AD: | 4,8 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Schwenkspanner, Gewindeflansch-Bauform
doppelt wirkend,
max. Betriebsdruck 350 bar,
min. Betriebsdruck 35 bar.Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolbenstange einsatzgehärtet und verchromt. Kolbenstange mit Innengewinde und Spannarmpositionierung. Abstreifer an der Kolbenstange. Rückholfeder bei einfach wirkender Ausführung aus nicht rostendem Stahl. Lieferumfang ohne Spannarm. Ölzufuhr über Gewindeanschluss.
Anwendung:
Der Schwenkspanner wird in Spanneinrichtungen eingesetzt, wo besonders die Werkstücke frei zugänglich und von oben eingelegt werden müssen. Mit Sonderspanneisen (auf Anfrage) können auch formschwierige Werkstücke gespannt werden.
Merkmal:
Jede Zylindergröße einfach wirkend und doppelt wirkend lieferbar. Die Schwenkbewegung wird über eine patentierte Kugelführung ausgeführt.
Hinweis:
Der Kolbenhub ist geführt, deshalb Volumenstrom Q max. beachten. Spannarmlänge und Spannarmgewicht müssen unbedingt beachtet werden. Bei der Montage von Zubehör am Kolben darf keine Krafteinwirkung auf den Kolben entstehen. Beim Einsatz von einfach wirkenden Zylindern besteht die Gefahr, dass Flüssigkeit angesaugt wird. Hierbei muss über eine Anschlussleitung die Belüftung in einen sauberen geschützten Bereich verlegt werden. Bei Inbetriebnahme auf einwandfreie Entlüftung achten. Zur Befestigung können auch Nutmuttern DIN 70852 verwendet werden.
Andere Schwenkwinkel auf Anfrage lieferbar.
Sp = spannen, Lo = lösen
* Spannkraftangabe mit Spannarm, Standard
