6934-02 Einschraubzylinder unten dichtend
| Artikel-Nr.: | 6934-02 |
| Druckkraft bei 100 bar: | 0,68kN |
| Druckkraft bei 350 bar: | 2,4kN |
| Hub C: | 5,0mm |
| Vol.: | 0,3cm³ |
| Kolben- fläche: | 0,7cm² |
| Md CU-Dichtung: | 40Nm |
| Md Kunststoff-Dichtung: | 20Nm |
| Gewicht: | 27g |
| ØA: | 4,5 |
| B: | 28,0 |
| D: | 5 |
| E: | 17,5 |
| F: | 0,5 |
| G: | M16x1,5 |
| SW: | 13 |
| J x Tiefe: | - |
| K: | 6,5 |
| ØL: | 13,5 |
| DI-1Cu-DichtungBest.-Nr.: | 554568 |
| DI-1Kunststoff-DichtungBest.-Nr.: | 554567 |

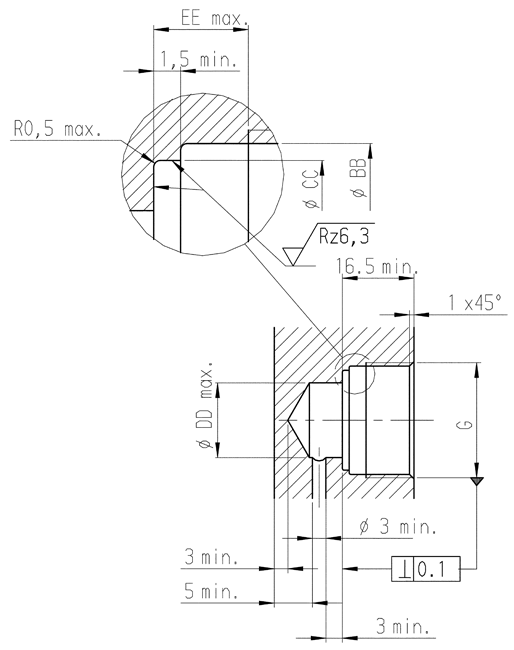

| ØBB ±0,15: | 14,5 |
| ØCC ±0,13: | 13,8 |
| ØDD: | 8,0 |
| EE: | 4 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Einschraubzylinder unten dichtend
einfach wirkend, mit Federrückzug,
max. Betriebsdruck 350 bar.Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Kolbenstange ballig oder mit Innengewinde. Abstreifer an der Kolbenstange. Rückholfeder aus nicht rostendem Stahl. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Der Einschraubzylinder kann in Vorrichtungen platzsparend eingesetzt werden. Universeller Spannzylinder zum Spannen, Drücken, Klemmen und Positionieren.
Merkmal:
Kleine Abmessungen, dadurch geringer Abstand bei Reihenanordnung.
Hinweis:
Die Zylinder sind im eingefahrenen Zustand nicht belastbar. Die Zylinder müssen vor direkter Einwirkung von Schneid- und Kühlflüssigkeiten geschützt werden. Bei Inbetriebnahme auf einwandfreie Entlüftung achten.
