6920G-32 Hohlkolbenzylinder mit Innengewinde
| Artikel-Nr.: | 6920G-32 |
| Zug- und Druck-kraft bei 100 bar: | 8,0kN |
| Zug- und Druck-kraft bei 400 bar: | 32kN |
| Hub H: | 10mm |
| Vol.: | 8cm³ |
| wirksame Kolbenfläche: | 8,0cm² |
| Feder- kraft min.: | 350N |
| Gewicht: | 1750g |
| Kolben-Ø: | 40mm |

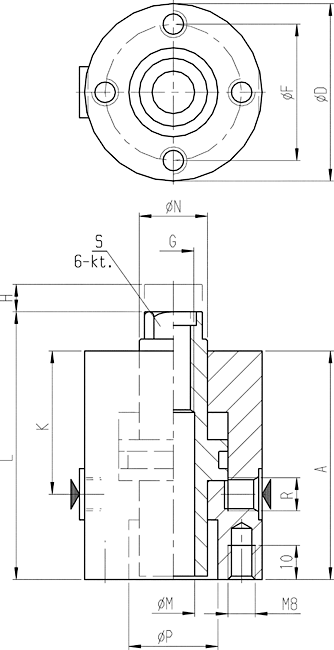

| A: | 90 |
| ØD: | 60 |
| ØF: | 44 |
| K: | 60,5 |
| L: | 101,5 |
| ØM: | 14,5 |
| ØN: | 24 |
| R: | G1/8 |
| ØP: | 30 |
| G x Tiefe: | M14x30 |
| S: | 19 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Hohlkolbenzylinder mit Innengewinde
einfach wirkend, mit Federrückzug,
max. Betriebsdruck 400 bar.Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Eingebaute Rückholfeder. Eingebauter Sinterbronzefilter. 2 Abstreifer und Entlüftungsschraube. Ölzufuhr über Gewindeanschluss.
Anwendung:
Die Zylinder sind besonders günstig zum nachträglichen Umbau vorhandener Vorrichtungen auf hydraulische Betätigung. Beim Spannen von Werkstücken auf dem Maschinentisch kann der Hohlkolbenzylinder als Hydraulikmutter über die Spannschraube gesteckt werden. Durch die Konstruktionsart ist es jederzeit möglich, den Zylinder als Druck- oder Zugzylinder einzubauen.
Merkmal:
Durch den Sinterbronze-Belüftungseinsatz und die 2 Abstreifer ist der Zylinder bestmöglichst gegen Schmutz und Späne abgedichtet. Zylinder kann auf Endlage gefahren werden. Beidseitiger Ölanschluss, somit kann Zylinder problemlos in Reihe verrohrt werden.
Hinweis:
Die Zylinder Gr. 20 bis 50 sind in der Druckkraft auf die Kombination mit vergüteten Schrauben der Festigkeitsklasse 8.8 abgestimmt. Bei Größe 80 und 125 sind Schrauben der Festigkeitsklasse 12.9 zu verwenden.
Bei einfach wirkenden Zylindern besteht die Gefahr, dass Flüssigkeit angesaugt wird. Die Zylinder müssen vor direkter Einwirkung von Schneid- und Kühlflüssigkeiten geschützt werden. Der eingebaute Sinterbronzefilter sollte durch entsprechende Anordnung oder durch Abdeckung geschützt werden.
