62042
6926D- 8-002 Blockzylinder
| Artikel-Nr.: | 6926D-8-002 |
| Druckkraft bei 100 bar: | 2,0kN |
| Druckkraft bei 500 bar: | 10,0kN |
| Zugkraft bei 100 bar: | 1,2kN |
| Zugkraft bei 500 bar: | 6,0kN |
| Hub H: | 50mm |
| Vol. Druck: | 10,0cm³ |
| Vol. Zug: | 6,0cm³ |
| Kolben-Ø: | 16mm |
| Gewicht: | 1330g |
| A: | 60 |
| B: | 91 |
| C: | 35 |
| ØE: | 10 |
| L: | 6 |
| M: | 11 |
| N x Tiefe: | M6x12 |
| Q: | 40 |
| R: | G1/4 |
| S: | 8 |
| U: | 22 |
| ØW: | 6,5 |
| Z: | 16,5 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |

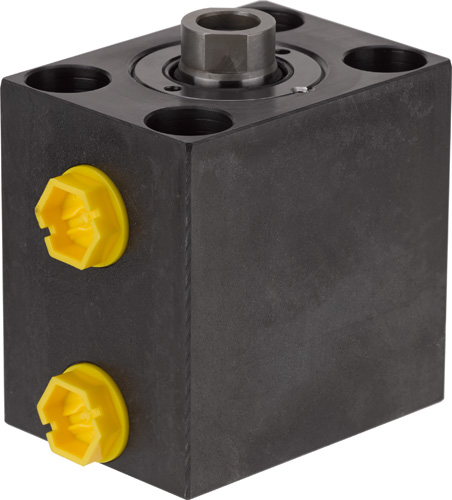

Blockzylinder
doppelt wirkend,
max. Betriebsdruck 500 bar,
min. Betriebsdruck 25 bar.Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Tandem-Abdichtung sowie Abstreifer an der Kolbenstange. Kolbenstange mit Innengewinde. Ölzufuhr über Gewindeanschluss.
Merkmal:
Universeller Anbau an Vorrichtungen durch Befestigungsbohrungen. Jede Zylindergröße ist mit drei verschiedenen Hüben verfügbar.
Hinweis:
Zur Befestigung müssen Schrauben der Festigkeitsklassen 12.9 verwendet werden. Nicht tolerierte Maße nach DIN ISO 2768 mittel.
Auf Anfrage:
Weitere Größen sind auf Anfrage lieferbar.
