6945-28-007 Spannzapfenaufnahme, hydraulisch
| Artikel-Nr.: | 6945-28-007 |
| max. Betriebsdruck: | 230bar |
| max. Spannkraft pro Zylinder: | 54kN |
| für Spann- zapfen Ø: | 40mm |
| Feder- kraft min.: | 1200N |
| Gewicht: | 47Kg |

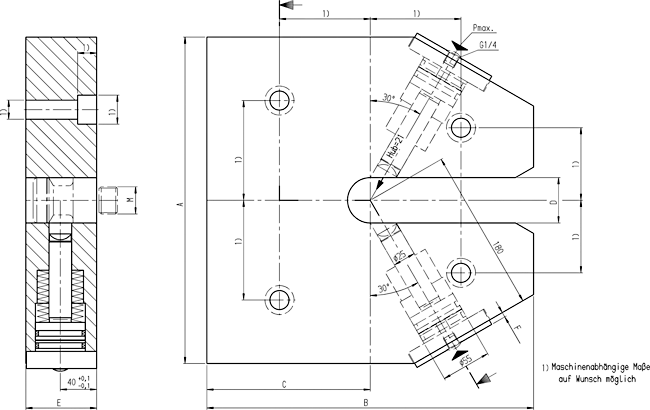

| A: | 360 |
| B: | 270 |
| C: | 135 |
| D +0,1/+0,3: | 40 |
| E: | 78 |
| F: | 1,5 |
| M: | M24x1,5 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Spannzapfenaufnahme, hydraulisch
für den direkten Anbau an den Pressenstößel.Ausführung:
Grundkörper aus Vergütungsstahl, Rand umlaufend gelb lackiert. Komplett mit zwei Spannkolben Nr. 6945-15-10 und Abschlussdeckel.
Anwendung:
Die Spannzapfenaufnahme kann an die vorhandene Stößelplatte angeschraubt werden. Der Spannzapfen Nr. 6945-02-04-***, der im Werkzeug eingeschraubt ist, wird in die Aussparung der Spannzapfenaufnahme eingeschoben und hydraulisch geklemmt.
Hinweis:
Für die Spannzapfenaufnahme darf kein Spannzapfen nach DIN verwendet werden. Auf Wunsch können Befestigungsbohrungen eingebracht werden. Nicht tolerierte Maße nach DIN ISO 2768 mittel.
Auf Anfrage:
Sonderausführungen auf Anfrage lieferbar.
