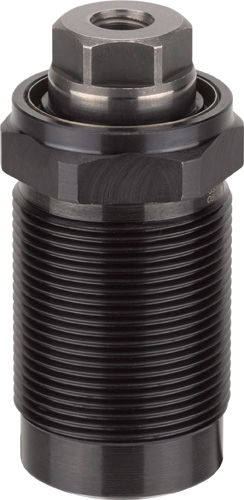

6930-20 Einschraubzylinder unten dichtend, Kolbenstange mit Innengewinde
| Artikel-Nr.: | 6930-20 |
| Druckkraft bei 100 bar: | 4,9kN |
| Druckkraft bei 500 bar: | 24,5kN |
| Hub H: | 16mm |
| Vol.: | 7,8cm³ |
| Kolben-Ø: | 25mm |
| Kolben- fläche: | 4,9cm² |
| Md max.: | 80Nm |
| Feder- kraft min.: | 145N |
| Gewicht: | 410g |
| A: | 55,5 |
| B: | 11,5 |
| C: | 11 |
| ØE: | 25 |
| F: | 12 |
| G: | M38x1,5 |
| K x Tiefe: | M8x8 |
| L: | 69,0 |
| P min.: | 28 |
| P max.: | 44 |
| SW1: | 36 |
| SW2: | 19 |
| T max.: | 11 |
| U min.: | 45 |
| ØW max.: | 25 |
| DI-1DichtungBest.-Nr.: | 182196 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Einschraubzylinder unten dichtend, Kolbenstange mit Innengewinde
einfach wirkend, mit Federrückzug,
max. Betriebsdruck 500 bar,
min. Betriebsdruck 25 bar.Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Abstreifer an der Kolbenstange, einschließlich Kunsstoffdichtung zur grundseitigen Abdichtung des Zylinders. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Diese Einschraubzylinder können in Spannvorrichtungen aller Art verwendet werden. Ideal für Druckleisten zum Toleranzausgleich in Mehrfachvorrichtungen sowie zum Positionieren, Spannen oder Auswerfen und Klemmen von Werkstücken.
Merkmal:
Kleine Abmessungen, nur geringer Abstand bei Reihenanordnung. Die Zylinder können in den Vorrichtungskörper bis zum Sechskant eingeschraubt werden.
Hinweis:
Die Einschraubzylinder sind im eingefahrenen Zustand nicht belastbar. Die Zylinder müssen vor direkter Einwirkung von aggressiven Schneid- und Kühlflüssigkeiten geschützt werden. Bei der Aufnahmebohrung muss die Dichtfläche zum Gewinde rechtwinklig und plan sein.
