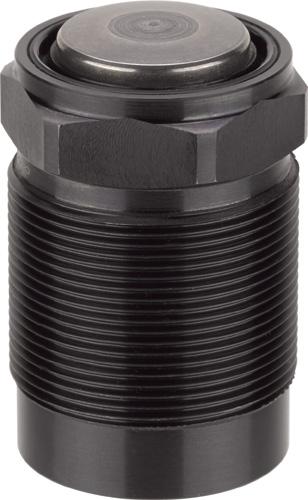

6929-02X05 Einschraubzylinder unten dichtend, mit balliger Kolbenstange
| Artikel-Nr.: | 6929-02x05 |
| Druckkraft bei 100 bar: | 0,5kN |
| Druckkraft bei 500 bar: | 2,5kN |
| Hub H: | 5mm |
| Vol.: | 0,25cm³ |
| Kolben-Ø: | 8mm |
| Kolben- fläche: | 0,5cm² |
| Md max.: | 10Nm |
| Feder- kraft min.: | 24N |
| Gewicht: | 15g |
| A: | 27,0 |
| B: | 1,0 |
| C: | 4 |
| ØE: | 5 |
| F: | 4 |
| G: | M12x1,5 |
| L: | 29,0 |
| P min.: | 12 |
| P max.: | 23 |
| R: | 6 |
| SW1: | 11 |
| T max.: | - |
| U min.: | 15 |
| ØW max.: | - |
| DI-1DichtungBest.-Nr.: | 120105 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Einschraubzylinder unten dichtend, mit balliger Kolbenstange
einfach wirkend, mit Federrückzug,
max. Betriebsdruck 500 bar,
min. Betriebsdruck 25 bar.Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Abstreifer an der Kolbenstange, einschließlich Kunsstoffdichtung zur grundseitigen Abdichtung des Zylinders. Bei Nr. 6929-02x05 und 6929-02 x 10 Abdichtung mit Cu-Ring. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Diese Einschraubzylinder können in Spannvorrichtungen aller Art verwendet werden. Ideal für Druckleisten zum Toleranzausgleich in Mehrfachvorrichtungen sowie zum Positionieren, Spannen oder Auswerfen und Klemmen von Werkstücken.
Merkmal:
Kleine Abmessungen, nur geringer Abstand bei Reihenanordnung. Die Zylinder können in den Vorrichtungskörper bis zum Sechskant eingeschraubt werden.
Hinweis:
Die Einschraubzylinder sind im eingefahrenen Zustand nicht belastbar. Die Zylinder müssen vor direkter Einwirkung von aggressiven Schneid- und Kühlflüssigkeiten geschützt werden. Bei der Aufnahmebohrung muss die Dichtfläche zum Gewinde rechtwinklig und plan sein. Bei Größe 02x05 und 02x10 ist aufgrund der Baugröße kein interner Anschlag für den Kolben möglich. Bitte betreiben Sie deshalb den Einschraubzylinder nicht ohne Werkstück, da sonst die Feder beschädigt werden kann bzw. die Feder sich setzt und an Federkraft verliert.
