6933-08 Einschraubzylinder, Kolbenstange mit Innengewinde

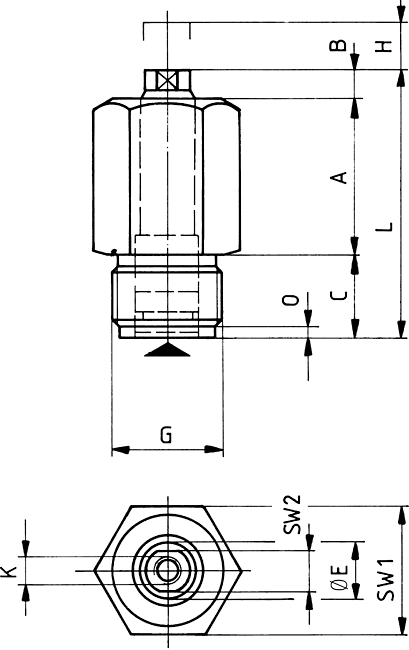

| Artikel-Nr.: | 6933-08 |
| Druckkraft bei 100 bar: | 2,0kN |
| Druckkraft bei 500 bar: | 10,0kN |
| Hub H: | 10mm |
| Vol.: | 2,0cm³ |
| Kolben-Ø: | 16mm |
| Kolben- fläche: | 2,0cm² |
| Md max.: | 110Nm |
| Feder- kraft min.: | 70N |
| Gewicht: | 200g |
| A: | 34 |
| B: | 6 |
| C: | 18 |
| ØE: | 10 |
| G: | M24x1,5 |
| K x Tiefe: | M5x12 |
| L: | 58 |
| O: | 3 |
| P +1: | 15 |
| SW1: | 27 |
| SW2: | 8 |
| U min.: | 34 |
| ØY: | 33 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Einschraubzylinder, Kolbenstange mit Innengewinde
einfach wirkend, mit Federrückzug,
max. Betriebsdruck 500 bar.Ausführung:
Zylindermantel aus Stahl, brüniert, mit Außensechskant. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Abstreifer an der Kolbenstange. Eingebaute Rückholfeder. Sinterbronze-Belüftungseinsatz. Befestigung mit gängigem Feingewinde. Abdichtung über Dichtkante, siehe "Hinweis". Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Ideal für Druckleisten zum Toleranzausgleich in Mehrfachvorrichtungen sowie zum Positionieren, Spannen oder Auswerfen und Klemmen von Werkstücken.
Merkmal:
Kleine Abmessungen, nur geringer Abstand bei Reihenanordnung. Die Zylinder müssen in den Vorrichtungskörper bis zum Sechskant eingeschraubt werden.
Hinweis:
Die Einschraubzylinder sind im eingefahrenen Zustand nicht belastbar. Bei einfach wirkenden Zylindern besteht die Gefahr, dass Flüssigkeit angesaugt wird. Die Zylinder müssen vor direkter Einwirkung von Schneid- und Kühlflüssigkeiten geschützt werden. Der eingebaute Sinterbronzefilter sollte durch entsprechende Anordnung oder durch Abdeckung geschützt werden. Abdichtung erfolgt durch Dichtkante. Bei der Aufnahmebohrung muss die Dichtfläche zum Gewinde rechtwinklig, plan und ungehärtet sein.
