563900

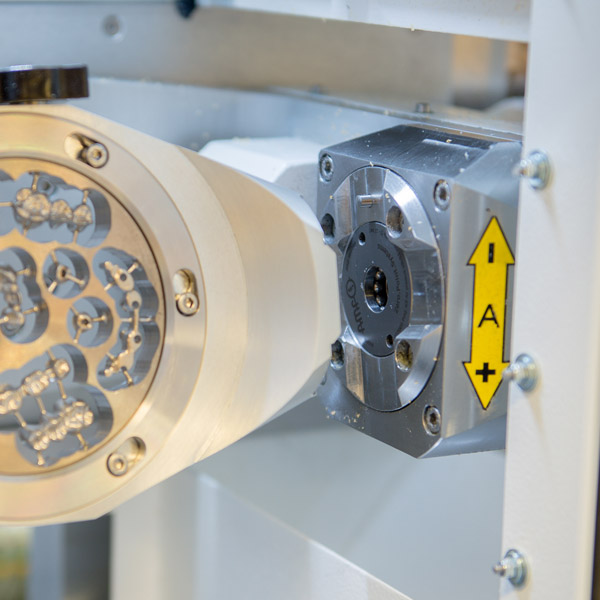

6370EARL Einbau-Spannmodul, Einschraubversion
| Größe: | K 5 |
| Einzugs-/Verschlusskraft bis: | 1,5kN |
| Haltekraft*: | 13kN |
| Ausblasung: | Ja |
| Gewicht: | 150g |
| ØD: | M45 x 1 |
| ØDN: | 15 |
| ØD1: | 39 |
| H: | 19,8 |
| HA: | 5,8 |
| ØLK: | 36 |
| T: | 14 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Einbau-Spannmodul, Einschraubversion
Öffnen pneumatisch.
Ausblasung pneumatisch.
Betriebsdruck Öffnen: min. 8 bar - max. 12 bar.
Betriebsdruck Nachspannen (Turbo): min. 5 bar - max. 6 bar.
Deckel und Kolben gehärtet.
Wiederholgenauigkeit < 0,005 mm.Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Bei geringem Platzbedarf und niedriger Bauhöhe.
Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss dieses kurzzeitig pneumatisch nachgespannt (Turbo) (2) werden. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Als Auflagefläche dient die Einbau-Gehäuseoberfläche. Es wird der Einsatz des pneumatischen Druckbooster 6370ZVL empfohlen.
Das Spannmodul ohne Ausblasung hat zwei Anschlüsse: 1x pneum. Öffnen (1), 1x pneum. Nachspannen (Turbo) (2). Das Spannmodul mit Ausblasung hat drei Anschlüsse: 1x pneum. Öffnen (1), 1x pneum. Nachspannen (Turbo) (2), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
Passendes Montagewerkzeug unter der AMF-Bestell-Nr. 41046.
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
