562759

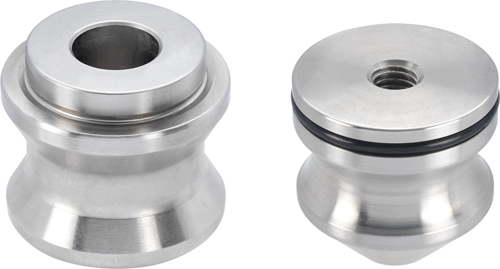

6370ZNR-10-006 Spannbolzen K10 für Fangschraube M10 mit reduziertem Passbund
| Größe: | K10 |
| ØDN: | 21,8 |
| ØD1: | 14,5 |
| ØD2: | 10 |
| H: | 19 |
| H1: | 16 |
| M: | - |
| T: | 3 |
| Gewicht: | 27g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Spannbolzen K10 für Fangschraube M10 mit reduziertem Passbund
Gehärtet, für Spannmodule Größe K10.Ausführung:
Best.-Nr. 562755: Nullpunkt-Spannbolzen, Best.-Nr. 562757: Schwert-Spannbolzen,
Best.-Nr. 562759: Untermaß-Spannbolzen, Best.-Nr. 304535: Schutz-Spannbolzen
Anwendung:
Für Aufspannungen in einer Passbohrung mit reduziertem Durchmesser z. B. vor einer Wärmebehandlung eines Werkstückes. Nach anschließendem Ausspindeln der Bohrung ist der jeweilige Standard Spannbolzen verwendbar.
Hinweis:
Der Schwert-Spannbolzen hat eine zusätzliche Ausrichtungsbohrung, die optional für die einfache Montage verwendet werden kann.
Auf Anfrage:
Schutz-Spannbolzen aus Kunststoff.
