6918-30-100 Folgeventil, Einschraub-Bauform
| Artikel-Nr.: | 6918-30-100 |
| Einstelldruck werksseitig: | 100bar |
| Einstellbereich an A: | 35 - 150bar |

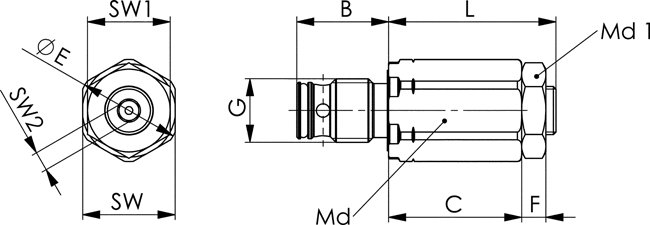

| L max.: | 28,0 |
| B: | 15,16 |
| C: | 20,3 |
| ØE: | 17,5 |
| F: | 5,6 |
| G: | G1/8 |
| SW: | 16 |
| SW1: | 14 |
| SW2: | 4 |
| Md max.: | 16Nm |
| Md 1 max.: | 7Nm |
| Q max.: | 3,8l/min |
| Gewicht: | 37g |
| ØA: | 8,8 |
| B +0,08: | 15,16 |
| ØD: | 16,5 |
| H min.: | 6 |
| J max.: | 12,83 |
| K max.: | 7 |
| ØM: | 9,9 |
| N: | 8,5 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Folgeventil, Einschraub-Bauform
max. Betriebsdruck 350 bar.Ausführung:
Gehäuse aus Stahl, gehärtet und brüniert.
Anwendung:
Das Folgeventil wird dort eingesetzt, wo nach Erreichen eines eingestellten Drucks ein weiterer Verbraucher zugeschaltet werden soll. Das Folgeventil gewährleistet einen kontrollierten Spannablauf. Beim Erreichen eines definierten Drucks wird ein weiterer hydraulischer Kreis geöffnet.
Hinweis:
Das Folgeventil kann bei Schwenkspanner Kopfflansch- und Fußflansch Bauform 6951KP, 6951FP, 6941KP und Hebelspanner 6942KK direkt in den Gewindeanschluss eingeschraubt werden. Dabei muss die Ölzufuhr über den O-Ring Anschluss erfolgen. Das Folgeventil kann ebenso direkt in Vorrichtungen eingeschraubt werden.
