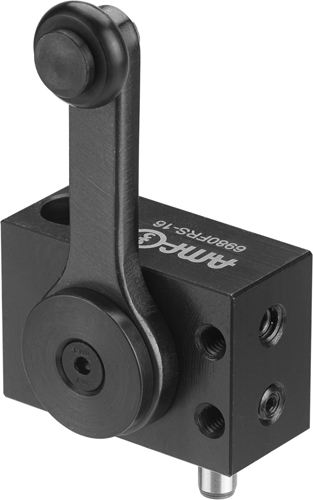

6980FRS-16 Ausfallsicherung mit Rolle
| Artikel-Nr.: | 6980FRS-16 |
| Material Rolle Stahl : | Ja |
| Material Rolle Kunststoff : | - |
| Auslenkkraft: | 7-20N |
| Auslenkwinkel max.: | 24° |
| Gewicht: | 258g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Ausfallsicherung mit Rolle
flanschbar.Ausführung:
Gehäuse und Hebel aus Stahl, brüniert. Rolle aus Stahl gehärtet oder Kunststoff.
Anwendung:
Werkstücke werden vor dem Spannvorgang in Position gehalten und am Herausfallen gehindert.
Merkmal:
Durch Kombinieren der verschiedenen Anbauvarianten und Auslenkrichtungen sind unzählige Varianten möglich. Durch Verwendung der Rolle werden Beschädigungen der Werkstückoberfläche vermieden.
Hinweis:
Die Auslenkung ist durch den Positionstausch der Anschlagschraube mit dem Druckstück im Gehäuse wechselbar. Mit der Klemmschraube wird die Position gesichert. Der Hebel ist in der Grundstellung um jeweils 90° umsteckbar.
Ersatzteil:
Rolle aus Stahl 6958FRS-16-06: Bestell-Nr. 562538
Rolle aus Kunststoff 6980FRK-16-06: Bestell-Nr. 562539
