561993
6212MA-20-10 Adapter für Spannmodul mechanisch

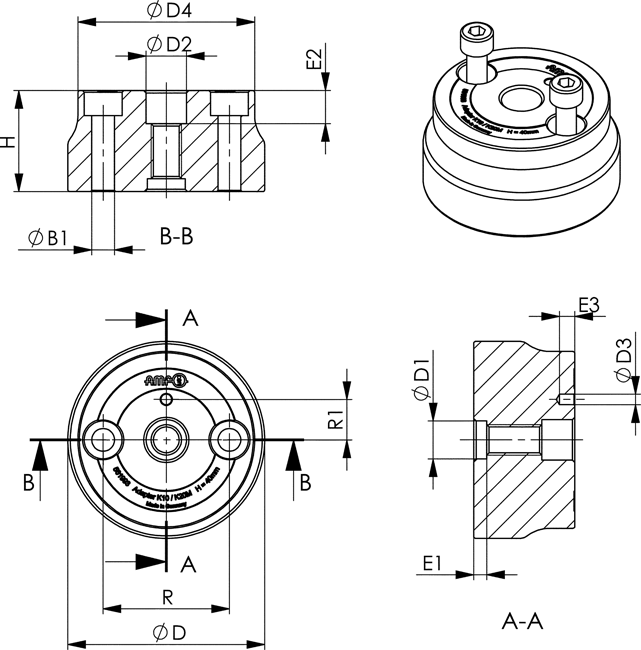

| Größe: | K20 - K10 |
| H ±0,01 : | 40 |
| Gewicht: | 1,3Kg |
| ØB1: | 9 |
| ØD: | 78 |
| ØD1 F7 : | 15 |
| ØD2 F7 : | 16 |
| ØD3: | 4,2 |
| ØD4: | 70 |
| E1: | 5 |
| E2: | 13 |
| E3: | 6 |
| R: | 50 |
| R1: | 16 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Adapter für Spannmodul mechanisch
Vergütungsstahl, plasmanitriert und brüniert.Anwendung:
Adapter für die Montage des mechanischen Spannmoduls 6212M Größe K20 (559094) auf ein Zwischen- oder Fußelement Größe K10.
Hinweis:
Der Adapter kann auf dem Zwischen- oder Fußelement mittels Zentrierhülse axial ausgerichtet und anschließend verschraubt werden.
Die Befestigungsschrauben sind im Lieferumfang enthalten.
Bestell-Nummern der Zentrierhülsen:
- Größe K10: Bestell-Nr. 535732
Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke oder Spannvorrichtungen auf die notwendigen Bearbeitungshöhen in der Werkzeugmaschine zu nivellieren und diese sicher zu spannen.
