6943C-04-1 Vertikalspanner mit Linearhub
| Artikel-Nr.: | 6943C-04-1 |
| Spannkraft bei 100 bar Sp*: | 4,2kN |
| Spannhub H: | 6mm |
| Vol. Sp: | 3,4cm³ |
| wirks. Kolben- fläche Sp: | 4,8cm² |
| Md: | 13,0Nm |
| Q max. *: | 1,9l/min |
| Gewicht: | 841g |

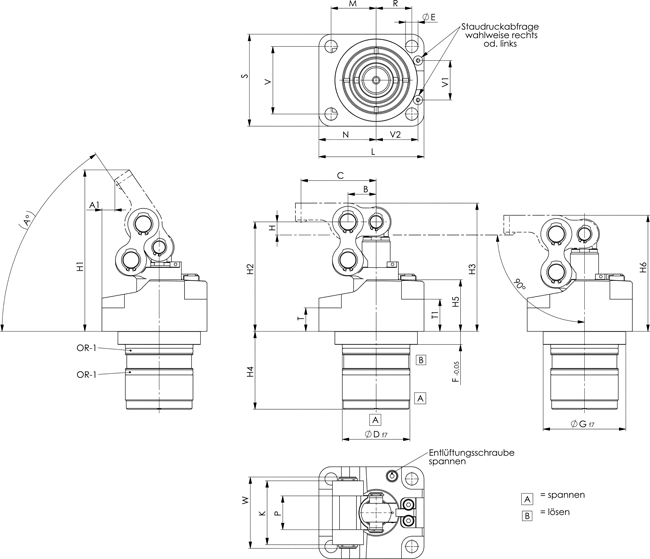

| A°: | 56 |
| A1: | 6,9 |
| B: | 15 |
| C: | 40 |
| ØD f7: | 36 |
| ØE: | 6,4 |
| F -0,05: | 7 |
| ØG: | 44 |
| H: | 6 |
| H1: | 86 |
| H2: | 58,3 |
| H3: | 68,3 |
| H4: | 41,5 |
| H5: | 27,5 |
| H6: | 62,3 |
| K: | 34 |
| L: | 56 |
| M: | 24,0 |
| N: | 30,5 |
| P: | 18 |
| R: | 19,0 |
| S: | 49 |
| T: | 12,5 |
| T1: | 17,1 |
| V: | 36,0 |
| V1: | 21,0 |
| V2: | 22,3 |
| W: | 38 |
| OR-1O-RingBest.-Nr.: | 555899 |
| ØD H8: | 36 |
| ØG1: | 45 |
| H9: | 18 |
| J x Tiefe: | M6 x 12 |
| F +0,05: | 7 |
| X: | 16 |
| Z: | 39,0 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Vertikalspanner mit Linearhub
doppelt wirkend,
max. Betriebsdruck 100 bar,
min. Betriebsdruck 30 bar.Ausführung:
Hydraulikspanner als Einsteckpatrone mit gehärteter in die Vorrichtung einsteckbarer Laufbuchse. Kopfbefestigung mit vier Zylinderschrauben (Festigkeit min 12.9), diese sind im Lieferumfang enthalten. Alle Einzelteile aus Vergütungestahl, vergütet und brüniert. Kolben und Gelenkbolzen aus Vergütungsstahl, vergütet und nitriert. Metallabstreifer zum Schutz des Schmutzabstreifers im Gehäuse integriert. Druckluftdüse für pneumatische Lösen-Kontrolle. Lieferumfang mit Gelenkbolzen, Zuglaschen und Druckluftdüse, aber ohne Spannhebel. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Der doppelt wirkende Vertikalspanner wird bevorzugt in Vorrichtungen eingesetzt, bei denen sehr wenig Einbauraum für ein hydraulisches Spannelement vorhanden ist. Bei komplexen Werkstücken genügt eine Spanntasche um das Werkstück sicher zu spannen. Durch die Ölzufuhr im Vorrichtungskörper ist eine sehr enge Anordnung der Spannelemente möglich. Pneumatische Lösen-Kontrolle ermöglicht eine Überwachung des Spannarmes. Werkstücke können automatisch durch Handling-Geräte eingelegt, bzw. entnommen werden.
Merkmal:
Der doppelt wirkende Vertikalspanner, ermöglicht eine klar definierte Bewegung des Spannarmes. Nach der Drehbewegung des Spannhebels folgt ein linearer Spannhub auf das Werkstück, der große Werkstücktoleranzen ausgleichen kann. Beim Spannen des Werkstückes entsteht keine Relativbewegung am Werkstück. Sehr kleine Abmessungen, dadurch geringer Abstand bei Reihenanordnung möglich. Durch die pneumatische Lösen-Kontrolle ist der Spanner optimal in Automationsabläufe einzusetzen.
Hinweis:
Beim Be- und Entladen der Spannvorrichtung ist eine Kollision des Werkstückes mit dem Spannhebel zu vermeiden. Bei der Auslegung der Spannvorrichtung sollte der Spannpunkt ungefähr in die Mitte des Spannhubes gelegt werden um genügend Reserve für Werkstücktoleranzen zu haben. Verschmutzungen am Vertikalspanner sind zu beachten, bzw. durch Einbindung in den Reinigungsprozess zu vermeiden. Der Signalwandler ist nicht im Lieferumfang enthalten. Beim Einsatz von Sonderspannhebeln ist das Hebelverhältnis zu beachten.
Sp = spannen, Lo = lösen
* Angaben mit Spannarm, Standard
