559094

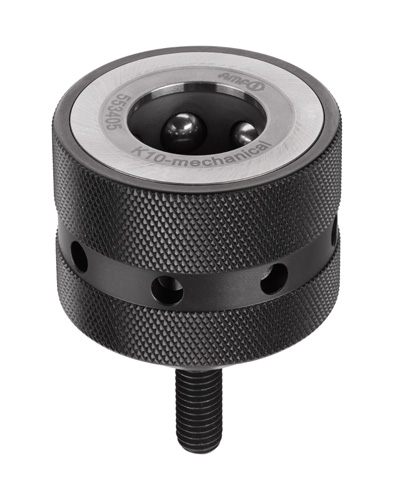

6212M-K20 Spannmodul, mechanisch
| Größe: | K20 |
| Einzugs-/Verschlusskraft bis: | 20kN |
| Haltekraft*: | 43kN |
| Gewicht: | 1330g |
| A1: | 16 |
| ØD: | 70 |
| ØD1 0/+0,01 : | 25 |
| ØDN: | 32 |
| E1: | 14 |
| H ±0,01 : | 60 |
| M: | M12 |
| ØQ: | 4 |
| S1: | 5,5 |
| T: | 16 |
| T1: | 5,2 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Spannmodul, mechanisch
Öffnen und Schließen mechanisch.
Werkzeugstahl, gehärtet.
Wiederholgenauigkeit < 0,01 mm.Anwendung:
Mechanisches Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden oder spanlosen Bearbeitung. Besonders geeignet für den modularen Aufbau von Spannlösungen mittels Nullpunktspannsystem.
Hinweis:
Das mechanische Nullpunktspannsystem hat hohe Halte-, Einzugs- und Verschlusskräfte.Befestigt wird das Spannmodul K10 zentrisch mit einer Senkschraube M8, das Spannmodul K20 mit einer Zylinderschraube M12.
Das Spannmodul K20 ist nur mit den K20 Spannbolzen in der Ausführung M12 verwendbar.
Zum Öffnen und Schließen der Spannmodule empfehlen wir folgende AMF-Hakenschlüssel:
- Größe K10= Bestell-Nr. 54940
- Größe K20= Bestell-Nr. 54973
Ein Zylinderstift ist im Lieferumfang enthalten. Zusätzlich sind Befestigungsschrauben für die Anwendung mit den Stützelementen (Bestell-Nr. 532390, 532374), sowie für den Einsatz auf einer Vorrichtung enthalten.
* Bitte beachten Sie die Montageanleitung.
