6209MXY-K20 Ausgleichselement XY-Ebene
| Größe: | K20 |
| Querkraft: | 7kN |
| Ausgleich XY: | 4mm |
| Anziehdrehmoment Md max.: | 40Nm |
| Gewicht: | 3400Kg |
| ØB1: | 13,5 |
| ØD: | 112 |
| E1: | 22,4 |
| G: | M12 |
| H: | 50 |
| H1: | 20 |
| H2: | 35 |
| L: | 132 |
| ØR: | 80 |
| SW: | 13 |
| W: | 45° |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |

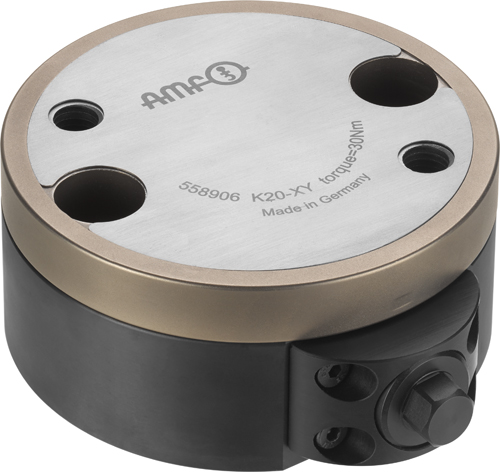

Ausgleichselement XY-Ebene
Öffnen und Spannen mechanisch.Vergütungsstahl, plasmanitriert.Anwendung:
Das Ausgleichselement kann bis zu 4 mm Positionstoleranz in der Ebene ausgleichen. Es wird verwendet, um Abstandstoleranzen der Spannbolzen auszugleichen. Dabei ist das Oberteil zum Unterteil im geöffneten Zustand verschiebbar und wird durch Betätigung der Klemmschraube verzugsfrei gespannt.
Hinweis:
Die Befestigungsschrauben sind im Lieferumfang enthalten.
Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen mit großen Abstandstoleranzen der Spannbolzen auf dem Maschinentisch.
