558903
6209MZ-20 Höhen-Ausgleichselement
| Größe: | K20 |
| Stützkraft: | 20kN |
| Anziehdrehmoment Md max.: | 30Nm |
| Gewicht: | 6,9Kg |
| A: | 148 |
| ØD: | 112 |
| ØD1 0/+0,01 : | 25 |
| ØD2 F7 : | 16 |
| ØD3: | 16 |
| E1: | 10 |
| G: | M12 |
| G1: | M12 |
| H: | 95-105 |
| H1: | 48 |
| H2: | 10 |
| L: | 132 |
| ØR: | 80 |
| SW: | 13 |
| S1: | 5,5 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Höhen-Ausgleichselement
Spannen mechanisch.
Vergütungsstahl, plasmanitriert.Anwendung:
Das Höhen-Ausgleichselement wird verwendet, um ein Werkstück ab dem vierten Auflagepunkt verzugsfrei zu spannen. Durch Federkraft legt sich das Element an und wird anschließend durch Betätigen der Klemmschraube fixiert. Das Höhen-Ausgleichselement ist in der Grundstellung ausgefahren.
Dieses Element kann auch als Abstützelement eingesetzt werden, um das Durchbiegen und Vibrieren der Werkstücke zu vermeiden.
Hinweis:
Die Befestigungsschrauben sind im Lieferumfang enthalten.

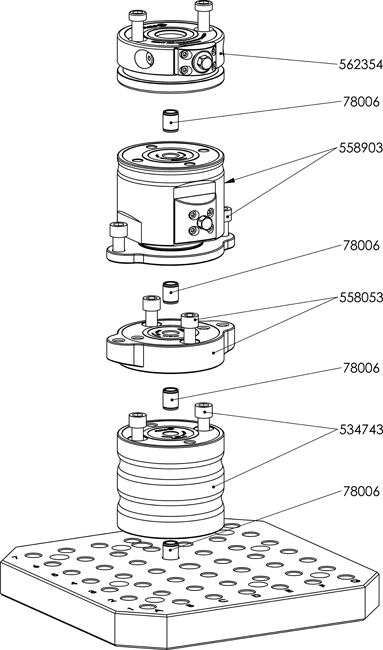

Bestell-Nummern der Zentrierhülsen:
- Größe K10: Bestell-Nr. 535732 und 430223
- Größe K20: Bestell-Nr. 78006
Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke oder Spannvorrichtungen auf die notwendigen Bearbeitungshöhen in der Werkzeugmaschine zu nivellieren, um diese sicher zu spannen.
