556974
6951-08-47 Spannarm, Standard

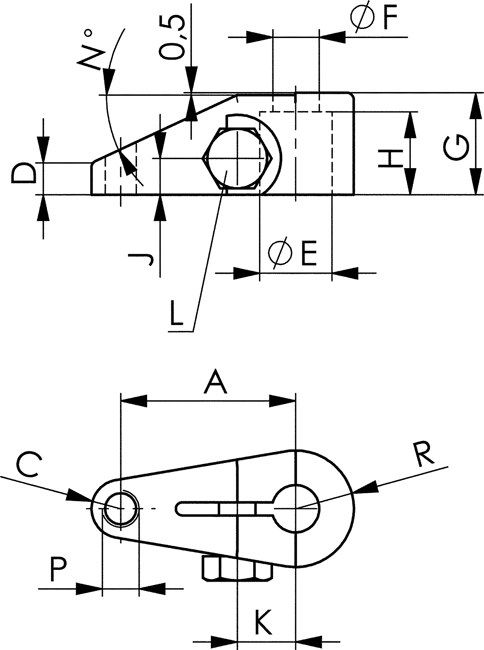

| Artikel-Nr.: | 6951-08-47 |
| A: | 47 |
| C: | 8,0 |
| D: | 9,0 |
| ØE: | 20,00 ±0,02 |
| ØF: | 10,5 |
| G: | 27,0 |
| H: | 22,0 |
| J: | 8,0 |
| K: | 14,7 |
| L: | M6x1,25 |
| N: | 23,5° |
| P: | M8x1,25 |
| R: | 14,5 |
| Gewicht: | 212g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Spannarm, Standard
Ausführung:
Stahl, vergütet und brüniert.
Anwendung:
Für alle Schwenkspanner
Bestell-Nr. 68973 für Größen 6951xx-02-xx, 6952EP-02-xx
Bestell-Nr. 559217 für Größen 6941KP-04-xx
Bestell-Nr. 68999 für Größen 6951xx-05-xx, 6952CP-06-xx, 6941KP-03-xx
Bestell-Nr. 556974 für Größen 6952CP-08-xx
Bestell-Nr. 69070 für Größen 6951xx-11-xx, 6941KP-05-xx
Bestell-Nr. 556975 für Größen 6952CP-15-xx, 6941KP-09-xx
Hinweis:
Spanndruck, Fördervolumen und Spannarmgewicht unbedingt beachten. Sonderausführungen auf Anfrage lieferbar.
