6941KP-11-21 Schwenkspanner, Kopfflansch-Bauform
| Artikel-Nr.: | 6941KP-11-21 |
| Spannkraft bei 100 bar Sp*: | 11,0kN |
| Spannhub M: | 7,5mm |
| Gesamthub N: | 16,5mm |
| Vol. Sp: | 21,8cm³ |
| Vol. Lo: | 35,0cm³ |
| wirks. Kolben- fläche Sp: | 13,2cm² |
| wirks. Kolben- fläche Lo: | 21,3cm² |
| min. zulässige Spannzeit *: | 0,32s |
| Q max. *: | 4,0l/min |
| Kolben-Massenträgheitsmoment JK: | 0,000137759 |
| Gewicht: | 2805g |

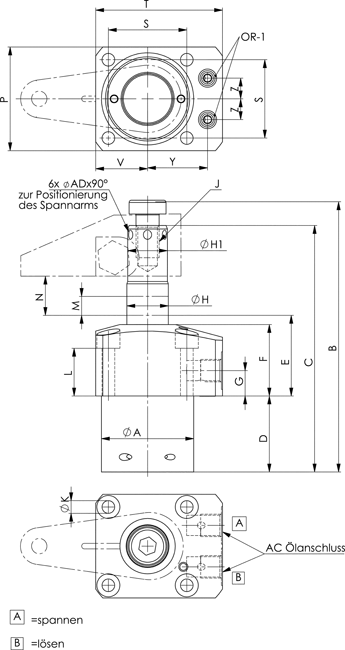

| ØA: | 65 |
| B: | 155,0 |
| C: | 155,0 |
| D: | 44,5 |
| E: | 49,3 |
| F: | 39,0 |
| G: | 13,0 |
| ØH: | 32 |
| ØH1: | 31,79 |
| J x Tiefe: | M12 x 14 |
| ØK: | 6,6 |
| L: | 25,6 |
| M: | 5,5 |
| N: | 16,5 |
| P: | 70 |
| S: | 55,0 |
| T: | 81,0 |
| V: | 35,0 |
| Y: | 39,5 |
| Z: | 15,0 |
| AC: | G1/4 |
| ØAD: | 4,8 |
| OR-1O-RingBest.-Nr.: | 493478 |
| BB: | M6 |
| ØCC +0,3: | 65,5 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Schwenkspanner, Kopfflansch-Bauform
doppelt wirkend,
max. Betriebsdruck 100 bar,
min. Betriebsdruck 20 bar.Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolbenstange nitriert. Kolbenstange mit Innengewinde . O-Ring für Flanschabdichtung. Abstreifer an der Kolbenstange. Lieferumfang ohne Spannarm. Ölzufuhr über Gewindeanschluss oder Ölkanal im Vorrichtungskörper.
Anwendung:
Der Schwenkspanner wird in Spanneinrichtungen eingesetzt, wo besonders die Werkstücke frei zugänglich und von oben eingelegt werden müssen. Mit Sonderspanneisen (auf Anfrage) können auch formschwierige Werkstücke gespannt werden.
Merkmal:
Die Schwenkbewegung wird über drei Kugelführungen ausgeführt, dadurch höhere Positioniergenauigkeit, Wiederholgenauigkeit und höhere Lebensdauer.
Hinweis:
Der Kolbenhub ist mit Kugeln geführt, deshalb Volumenstrom Q max. beachten. Spannarmlänge und Spannarmgewicht müssen unbedingt beachtet werden. Bei der Montage von Zubehör am Kolben darf keine Krafteinwirkung auf den Kolben entstehen. Um Höhenunterschiede am Werkstück auszugleichen sollte der vertikale Spannweg bei 50 % des Spannhubs liegen. Bei Inbetriebnahme auf einwandfreie Entlüftung achten.
Für die Drosselung der Ölzufuhr kann optional das Drosselrückschlagventil 6916-12-01 bei G1/8 verwendet werden. Andere Schwenkwinkel auf Anfrage lieferbar.
Formel zum Ermitteln des Gesamt-Massenträgheitsmoment und vom Volumenstrom:
Gesamtmassenträgheitsmoment Jges. [kgm²]
Spannarm-Massenträgheitsmoment JH [kgm²]
Kolben-Massenträgheitsmoment JK [kgm²]
Spannarm-Masse mH [kg]
Schwerpunktabstand Ls [m]
<b>Jges. = JK + JH + mH x Ls² [kgm²] </b>
Volumenstrom Qmax. [cm³/s]
Volumen-spannen Vol.sp [cm³]
minimal zul. Spannzeit tmin. zul. [s]
<b>Qmax. = Vol.sp / tmin. zul. [cm³/s]
Passende Spannarme sind 6951-XX. </b>
Sp = spannen, Lo = lösen
* Angaben mit Spannarm, Standard (6951)
