554198

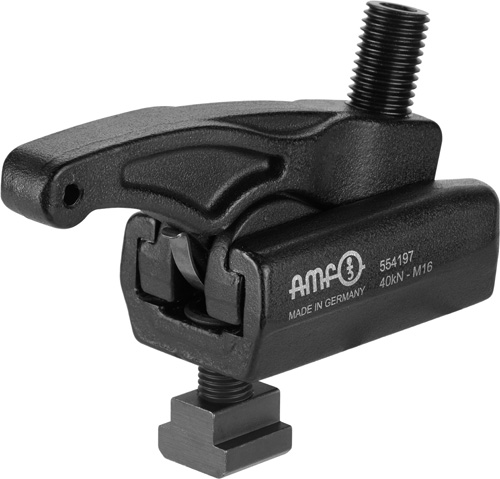

7600-49-M20x22 Kraftspanner
| Größe: | 49 |
| max. Belastung statisch: | 49kN |
| M: | M20 |
| Nut: | 22 |
| H: | 7 - 88 |
| E: | 19 - 165 |
| L: | 175 |
| Gewicht: | 5928g |
| B: | 75 |
| B1: | 21 |
| B2: | 25 |
| E1: | 19 |
| E2: | 36 |
| H1: | 125 |
| H2: | 52 |
| M1: | M24 |
| SW1: | 12 |
| Md 1: | 220Nm |
| Md: | 200Nm |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Kraftspanner
Stufenlos verstellbares Spannelement aus legiertem Vergütungsstahl in geschmiedeter, schwarz verzinkter Ausführung. Komplett mit Befestigungssatz 7600BFS.
Druckstück in glatter und geriffelter Variante, optional erhältlich. Anwendung:
1. Trägerelement auf dem Werkzeugtisch positionieren und mit vorgegebenem Anziehdrehmoment Md befestigen.
2. Den Spannarm in die gewünschte Position bringen.
3. Durch das Betätigen der Verstellschraube wird das Werkstück gespannt.
Hinweis:
- Die max. Belastung kann je nach Aufspannung und Zustand des Gewindes (Schmierung) abweichen.
- Um den Verschleiß der Verstellschraube zu verringern, empfehlen wir den Einsatz der AMF Schraubenpaste Nr. 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe, ist wärmebeständig und auswaschfest.
- Verwenden Sie nur den dazugehörigen AMF Befestigungssatz 7600BFS.
- Größen 30 M16 / 44 M18 sind nicht für den Einsatz mit Nr. 7600Z geeignet.
Vorteil:
- niedrige Bauhöhe
- hohe Spannkräfte von 22 - 49 kN
- in Höhe und Länge stufenlos verstellbar
- aufgrund der sehr robusten Bauweise ist ein schnelles, unkompliziertes Spannen möglich
- einfache Montage der Elemente
- Einsatz in T-Nuten 12 - 28 mm bzw. Rasterplatten M10, M12, M16, M18, M20
- 2 Druckstückvarianten
