Nr. 6210IA-20-10 Adapter Reduzierung von K20 auf K10 mit Indexierung

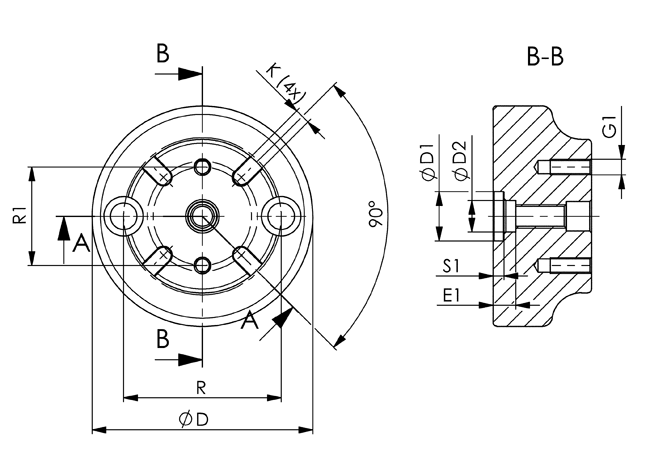

| Größe: | K20 - K10 |
| H ±0,01 : | 50 |
| Gewicht: | 2892g |
| ØB1: | 13,5 |
| ØD: | 112 |
| ØD1 0/+0,01 : | 25 |
| ØD2 F7 : | 16 |
| ØD3: | 15 |
| ØD4: | 78 |
| Zyl.-Schraube DIN84 od. ISO4762 : | M12x50 |
| E1: | 9 |
| E2: | 13 |
| G: | M12 |
| G1: | M8 |
| K F6 : | 8 |
| R: | 80 |
| R1: | 50 |
| S1: | 5,5 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Adapter Reduzierung von K20 auf K10 mit Indexierung
Vergütungsstahl, plasmanitriert und brüniert.Anwendung:
Das Adapterelement mit Indexierung wird verwendet um von dem Zwischenelement Größe K20 und K10.3 auf die Größe K10 zu reduzieren. Adaptiert werden können Zwischenelemente oder Aufbauelemente.
Dieses Spannsystem kann eingesetzt werden, um Werkstücke für eine 5-Seitenbearbeitung auf die notwendige Bearbeitungshöhe in der Maschine zu bringen oder um Werkstücke mit Absätzen und unterschiedlichen Spannhöhen sicher und schnell auf den Maschinentisch aufzuspannen.
Durch die Möglichkeit der 4-fach 90° Indexierung können Werkstücke bei großen Bearbeitungskräften gegen das radiale Verdrehen gesichert werden.
Hinweis:
Bestell-Nummern der Zentrierhülsen:
- Ø15: Best.-Nr. 535732
- Ø16: Best.-Nr. 78006
- Ø22: Best.-Nr. 78238
Nutensteine: Best.-Nr. 430264.
Die Befestigungschrauben sind im Lieferumfang enthalten.
Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke oder Spannvorrichtungen auf die notwendigen Bearbeitungshöhen in der Werkzeugmaschine zu nivellieren und diese sicher zu spannen.
