532424
6210IFR-M12 Fußelement mit Indexierung für Rasterplatten

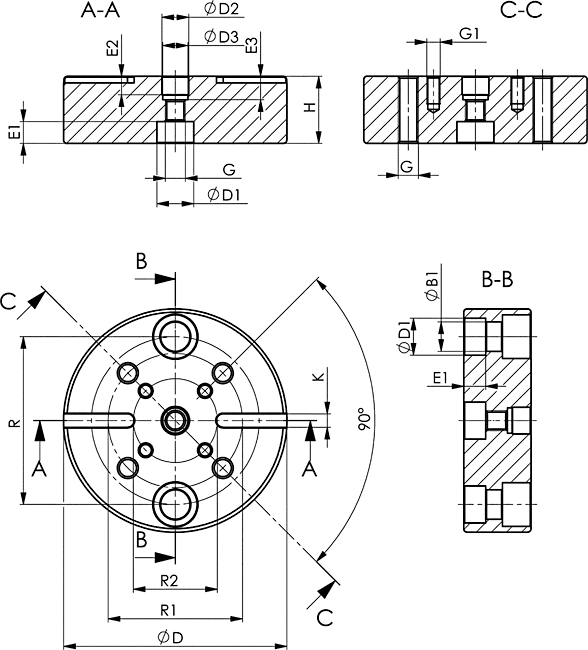

| Größe: | M12 |
| H ±0,01 : | 30 |
| Gewicht: | 2018g |
| ØB1: | 13,5 |
| ØD: | 112 |
| ØD1: | 16 |
| ØD2 F7 : | 16 |
| ØD3: | 15 |
| E1: | 9 |
| E2: | 11 |
| E3: | 14 |
| G: | M12 |
| G1: | M8 |
| K F6 : | 8 |
| R: | 80 |
| R1: | 80 |
| R2: | 50 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Fußelement mit Indexierung für Rasterplatten
Vergütungsstahl, plasmanitriert und brüniert.Anwendung:
Die Grundelemente mit Indexierung werden auf Rasterpaletten M12 und M16 mit einer Zentrierhülse positioniert und anschließend verschraubt. Adaptiert werden können Zwischenelemente oder Aufbauelemente.
Dieses Spannsystem kann eingesetzt werden, um Werkstücke für eine 5-Seitenbearbeitung auf die notwendige Bearbeitungshöhe in der Maschine zu bringen oder um Werkstücke mit Absätzen und unterschiedlichen Spannhöhen sicher und schnell auf dem Maschinentisch aufzuspannen.
Hinweis:
Zentrierhülsen:
- Ø15: Best.-Nr. 535732
- Ø16: Best.-Nr. 78006
- Ø22: Best.-Nr. 78238
Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke oder Spannvorrichtungen auf die notwendigen Bearbeitungshöhen in der Werkzeugmaschine zu nivellieren und diese sicher zu spannen.
