6383ZEK-70 Zentrierspanner mit Kugel

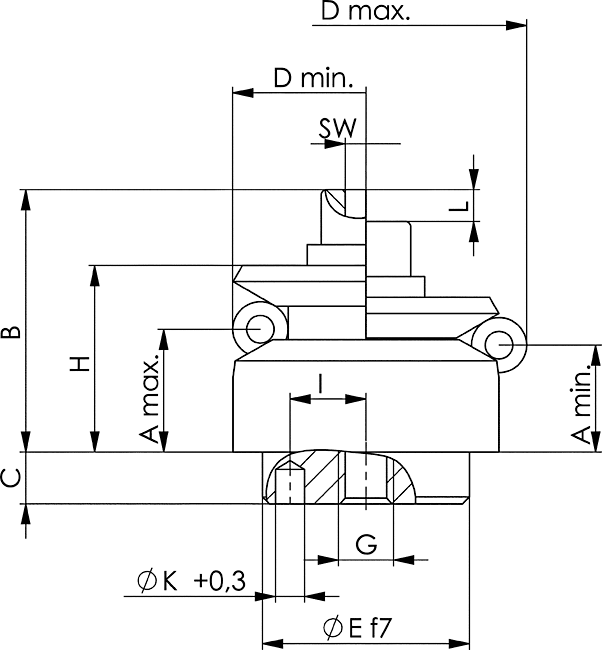

| D min.: | 70,5 |
| D max.: | 86,5 |
| A min.: | 23,7 |
| A max.: | 28,3 |
| H: | 46,1 |
| P: | 10,0kN |
| Gewicht: | 1270g |
| B: | 63,1 |
| C: | 10,0 |
| E f7: | 60 |
| F: | 28,3 |
| G: | M12 |
| I ±0,1: | 17,0 |
| K: | 5,0 |
| L: | 9,3 |
| Q: | 6 |
| QD: | 16,0 |
| SW: | 10 |
| T: | 6,5 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Zentrierspanner mit Kugel
Bedienbar von oben.
Wiederholgenauigkeit ±0,025 mm
Rundlaufgenauigkeit ±0,050 mmAnwendung:
Für das zentrische Positionieren und Spannen in Löchern, wo leichte Kugelabdrücke akzeptiert werden können.
Hinweis:
Bei tiefem Einbau muss D max. als Freimachung vorgesehen werden.
Montagehilfe: Arretierstift zur exakten Lagebestimmung der Kugeln. (Lieferung ohne Montagehilfe)
Vorteil:
- geringe Bauhöhe
- Spannen im Nullpunkt
- Niederzugeffekt
- verzugfreies Spannen
Q = Anzahl der Kugeln, QD = Durchmesser der Kugeln
