6926D-78-31 Blockzylinder mit O-Ring-Anschluss stangenseitig
| Artikel-Nr.: | 6926D-78-31 |
| Druckkraft bei 100 bar: | 19,6kN |
| Druckkraft bei 500 bar: | 98,0kN |
| Zugkraft bei 100 bar: | 11,6kN |
| Zugkraft bei 500 bar: | 58,0kN |
| Hub H: | 50mm |
| Vol. Druck: | 98,0cm³ |
| Vol. Zug: | 58,0cm³ |
| Kolben-Ø: | 50mm |
| Gewicht: | 5520g |

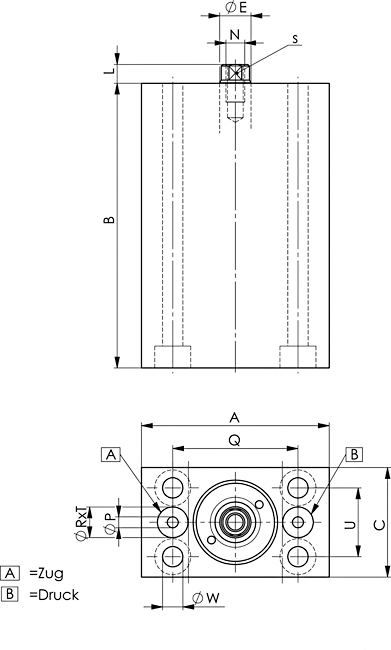

| A: | 100 |
| B: | 115 |
| C: | 75 |
| ØE: | 32 |
| L: | 10 |
| N x Tiefe: | M20x30 |
| ØP: | 6,0 |
| Q: | 76 |
| ØR x T: | 10,8x1,1 |
| S: | 27 |
| U: | 45 |
| ØW: | 13,0 |
| OR-1O-RingBest.-Nr.: | 161554 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Blockzylinder mit O-Ring-Anschluss stangenseitig
doppelt wirkend,
max. Betriebsdruck 500 bar,
min. Betriebsdruck 25 bar.Ausführung:
Zylindermantel aus Stahl, brüniert.
Kolben und Kolbenstange einsatzgehärtet und geschliffen. Tandem-Abdichtung sowie Abstreifer an der Kolbenstange. Kolbenstange mit Innengewinde. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Merkmal:
Universeller Anbau an Vorrichtungen durch Befestigungsbohrungen.
Jede Zylindergröße ist mit drei verschiedenen Hüben verfügbar.
Hinweis:
Zur Befestigung müssen Schrauben der Festigkeitsklassen 12.9 verwendet werden.
Nicht tolerierte Maße nach DIN ISO 2768 mittel.
Auf Anfrage:
Weitere Größen sind auf Anfrage lieferbar.
