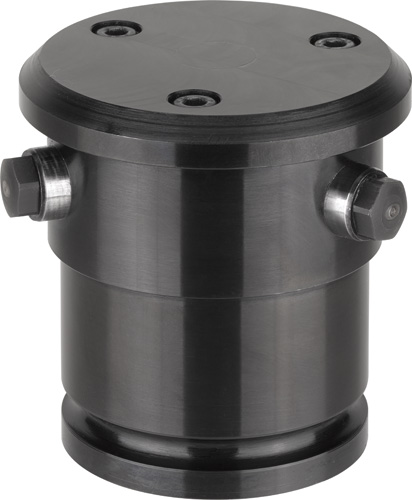

6974-3119 Zentrierspanner MAXI mit drei Spannpunkten
| Artikel-Nr.: | 6974-3119 |
| Spannkraft bei 100 bar *: | 8,0kN |
| Spannkraft bei 350 bar*: | 28,0kN |
| Spann-punkte: | 3 |
| Spann-Ø N -1 : | 119-130 |
| Hub H: | 6,9mm |
| Wiederholgenauigkeit: | ±0,02mm |
| Q max.: | 2,0l/min |
| Gewicht: | 3773g |

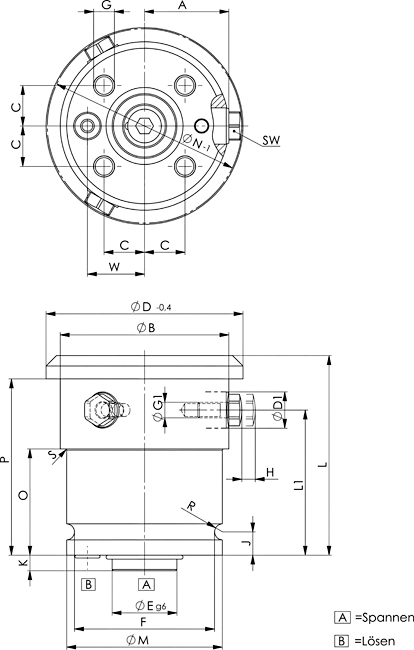

| A: | 42,5 |
| ØB: | 85 |
| C: | 19,1 |
| ØD -0,4 : | 118,9 |
| Bolzen- ØD1: | 18mm |
| ØE g6/H7 : | 32 |
| F: | 67 |
| G: | M10x20 |
| G1: | M8 |
| J: | 10 |
| K: | 6 |
| L: | 91,0 |
| L1: | 64 |
| ØM: | 74 |
| O: | 47 |
| P: | 80,0 |
| R: | 3,6 |
| S: | 2,5 |
| SW: | 13 |
| ØT: | 36,6 |
| ØU: | 16 |
| ØV: | 5 |
| W: | 27 |
| ØX: | 10,8 |
| Y: | 1,1 |
| Y1: | 1,3 |
| Z: | 6 |
| OR-1O-RingBest.-Nr.: | 542464 |
| OR-2O-RingBest.-Nr.: | 542308 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Zentrierspanner MAXI mit drei Spannpunkten
doppelt wirkend,
max. Betriebsdruck 350 bar,
min. Betriebsdruck 10 bar.Ausführung:
Doppelt wirkender Zentrierspanner mit drei Spannpunkten.
Alle Bauteile aus hochwertigem Vergütungs- und Nitrierstahl. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Zum Zentrieren und Spannen von Werkstücken mit bearbeiteten oder gegossenen Bohrungen, Aussparungen oder Durchbrüchen.
Element direkt zum Aufschrauben auf Vorrichtungskörper, Abdichtung über O-Ring.
Merkmal:
Befestigung des Zentrierspanners von unten, Ölzufuhr erfolgt über gebohrte Kanäle im Vorrichtungskörper.
Bei Befestigung des Zentrierspanners von oben und Ölzufuhr über gebohrte Kanäle im Vorrichtungskörper wird die Anschlussplatte für O-Ringanschluss benötigt.
Bei Befestigung des Zentrierspanners von oben und Ölzufuhr über Rohrleitung wird die Anschlussplatte für Rohrleitungsanschluss benötigt. Druckstücke sind austauschbar.
Hinweis:
Durch sinnvolle Kombination von 2 Punkt- und 3 Punkt-Elementen können überbestimmte Spannzustände vermieden werden. Für den Einsatz auf Drehmaschinen ungeeignet.
Auf Anfrage:
Weitere Größen auf Anfrage lieferbar.
* Die Spannkraft verteilt sich zentral auf die 3 Spannpunkte.
