6958DR-32-04 Spannhebel-Rohling
| Artikel-Nr.: | 6958DR-32-04 |
| B: | 20 |
| C: | 58 |
| ØD: | 15 |
| ØE: | 11 |
| K: | 13 |
| L: | 88 |
| N: | 36,0 |
| N1: | 8,0 |
| P: | 26 |
| R1: | 8,0 |
| Gewicht: | 258g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |

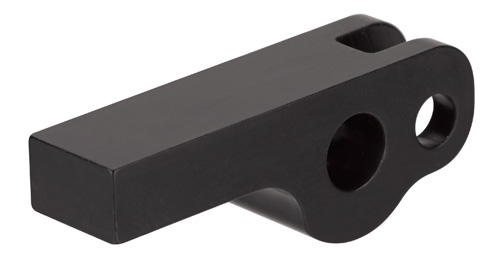

Spannhebel-Rohling
Ausführung:
Vergütungsstahl, vergütet und brüniert.
Anwendung:
Für Vertikalspanner 6958DU und 6958DT.
Hinweis:
Spanndruck, Hebelverhältnisse, Fördervolumen und Spannarmgewicht unbedingt beachten.
Formel zum Ermitteln der Spannkraft F1:
Spannkraft = F1 [kN], Kolbenkraft = F5 [kN], Krafthebel = B [mm], Lasthebel = C [mm]
F1 = F5 x B / C
