6951KZP-22-20 Druck-Zugzylinder, Kopfflansch-Bauform, mit geführter Kolbenstange
| Artikel-Nr.: | 6951KZP-22-20 |
| Kolbenkraft Druck bei 350 bar: | 54kN |
| Kolbenkraft Zug bei 350 bar: | 26kN |
| Hub: | 28mm |
| Vol. Druck: | 43,3cm³ |
| Vol. Zug: | 21,2cm³ |
| Q max.: | 2,5l/min |
| Gewicht: | 2590g |

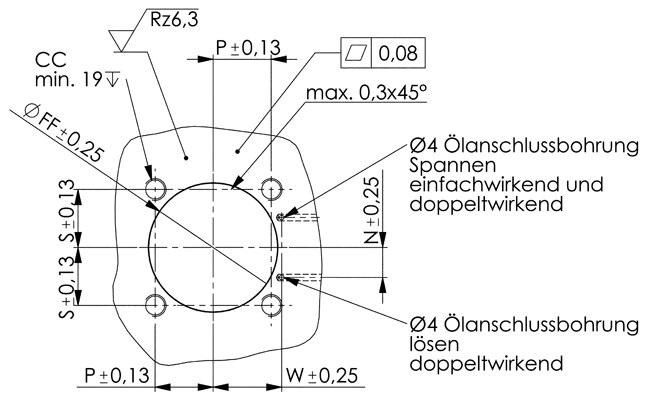

| ØA: | 62,8 |
| B: | 185,5 |
| C: | 104,5 |
| D: | 25 |
| E: | G1/4 |
| ØF: | 31,74 |
| G: | 13 |
| H: | 13 |
| N: | 14,5 |
| P: | 27,4 |
| Q: | 35,5 |
| R: | 35,5 |
| S: | 27,4 |
| T: | 71 |
| U: | 85,5 |
| ØV: | 10,7 |
| W: | 35,1 |
| Y: | 13,0 |
| Z: | M16 |
| AA: | 12,5 |
| BB: | 26,5 |
| CC: | M10 |
| DD: | 19 |
| ØFF: | 63,4 |
| OR-1O-RingBest.-Nr.: | 183608 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Druck-Zugzylinder, Kopfflansch-Bauform, mit geführter Kolbenstange
doppelt wirkend,
max. Betriebsdruck 350 bar,
min. Betriebsdruck 35 bar.Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolbenstange einsatzgehärtet und verchromt. Kolbenstange mit Innengewinde. O-Ring für Flanschabdichtung. Abstreifer an der Kolbenstange. Ölzufuhr über Gewindeanschluss oder Ölkanal im Vorrichtungskörper.
Anwendung:
Universelles Druck-Zug-Spannelement für vielseitigen Einsatz.
Merkmal:
Im Innengewinde der Kolbenstange können verschiedene Druckstücke befestigt werden. Spanneisen können wie bei den Schwenkspannern befestigt werden.
Hinweis:
Der Kolbenhub ist geführt, deshalb Volumenstrom Q max. beachten. Bei der Montage von Zubehör am Kolben darf keine Krafteinwirkung auf den Kolben entstehen. Bei Inbetriebnahme auf einwandfreie Entlüftung achten. Für die Drosselung der Ölzufuhr kann optional das Drosselrückschlagventil Nr. 6916-12-04 verwendet werden.
Vorteil:
- Erhöhung der Anzahl der Kugeln und Nuten auf 3 Stück, um eine höhere Positionsgenauigkeit und Wiederholgenauigkeit zu erreichen. Damit wird auch die Lebensdauer verlängert.
- Präzisere Führung
- Anpresskraft der Kugeln in die Nut erhöht, dadurch wird eine sehr präzise Führung über eine lange Einsatzzeit garantiert.
- V-Profil der Kugellaufnut gewährt einen tieferen Kugellauf in der Nutwand als auf der Nutkante.
- Neue Materialien zur Verlängerung der Lebensdauer von Kolbenstange und Führung.
