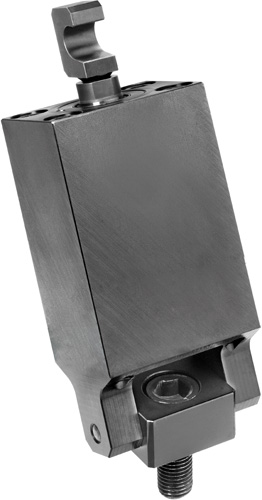

6926Z-M16 Spannhaken, hydraulisch
| Artikel-Nr.: | 6926Z-16 |
| Nut: | 18, 20, 22, 24 |
| G: | M16 |
| Hub H: | 30mm |
| R: | G1/4 |
| max. erreichbare Spannkraft: | 39kN |
| Gewicht: | 3650g |
| A: | 75 |
| A1: | 44 |
| B: | 154,0 |
| B1: | 25 |
| C: | 55 |
| C1: | 37 |
| ØE: | 20 |
| H1: | 188,0 - 218,0 |
| M: | 54,0 |
| SW: | 17 |
| Z: | 25 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Spannhaken, hydraulisch
max. Betriebsdruck 400 bar.Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Abstreifer an der Kolbenstange. Kolbenstange mit Innengewinde. Ölzufuhr über Gewindeanschluss.
Anwendung:
Zum Spannen von vorwiegend zylindrischen Teilen - sowohl auf dem Maschinentisch, als auch auf Aufspannplatten. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird der Spannhaken mit Hydraulikdruck beaufschlagt, um die Kette zu spannen. Die Kontrollmarkierung an der Kolbenstange markiert den max. Hub und zeigt, wie weit der Hydraulikzylinder ausgefahren ist.
Vorteil:
Gleichmäßige Druckverteilung verringert die Verformung des Werkstücks.
max. Betriebsdruck 400 bar.Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Abstreifer an der Kolbenstange. Kolbenstange mit Innengewinde. Ölzufuhr über Gewindeanschluss.
Anwendung:
Zum Spannen von vorwiegend zylindrischen Teilen - sowohl auf dem Maschinentisch, als auch auf Aufspannplatten. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird der Spannhaken mit Hydraulikdruck beaufschlagt, um die Kette zu spannen. Die Kontrollmarkierung an der Kolbenstange markiert den max. Hub und zeigt, wie weit der Hydraulikzylinder ausgefahren ist.
Vorteil:
Gleichmäßige Druckverteilung verringert die Verformung des Werkstücks.
