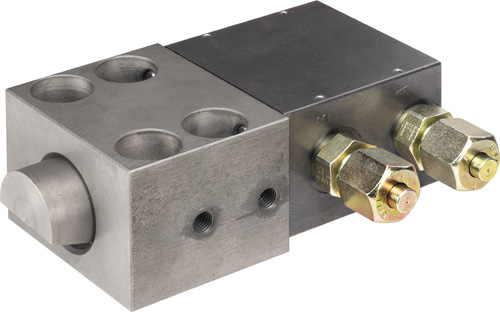

6946-160-B Keilspanner
| Artikel-Nr.: | 6946-160-B |
| Spannkraft: | 160kN |
| max. Betriebskraft: | 230kN |
| mit Positionier- abfrage : | Ja |
| ohne Positionier- abfrage : | - |
| Gewicht: | 23,0Kg |
| A: | 50 |
| B: | 25 |
| C ±0,02: | 106 |
| ØD H8: | 35 |
| E: | M24 |
| F: | 11 |
| H: | 105 |
| J: | 222 |
| K: | 120 |
| M: | 150 |
| ØN: | 70 |
| O: | 30 |
| P: | 3 |
| R: | 49,0 |
| S: | 148 |
| T: | 57 |
| U: | 30 |
| V: | 8 |
| W: | 11 |
| Schraube (4 Stück) : | M24x120 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Keilspanner
doppelt wirkend,
max. Betriebsdruck 350 bar (400 bar*).Ausführung:
Blockzylindergehäuse aus Stahl, brüniert. Gehäuse und Spannbolzen vergütet. Kolbenstange einsatzgehärtet und geschliffen. Im Lieferumfang sind die Befestigungsschrauben Festigkeit 12.9 enthalten.
Anwendung:
Keilspanner werden zum Spannen der Werkzeuge auf Pressen und Spritzgießmaschinen verwendet. Der Spannbolzen spannt auf 20° Schräge am Werkzeug, dadurch ergibt sich ein Reibschluss.
Hinweis:
Die maximal zulässige Belastung pro Spanner ist ohne Überschreitung einzuhalten. Die Spannkraft wirkt vertikal auf die Spannstelle dadurch entstehen sehr geringe Schiebekräfte auf das Werkstück.
* Bei Verwendung der Befestigungsschrauben in 10.9 Qualität ist ein maximaler Betriebsdruck von 400 bar zulässig. Voraussetzung ist eine Montagefläche mit entsprechender Festigkeit der Gewindebohrungen (mind. entspr. St 50).
doppelt wirkend,
max. Betriebsdruck 350 bar (400 bar*).Ausführung:
Blockzylindergehäuse aus Stahl, brüniert. Gehäuse und Spannbolzen vergütet. Kolbenstange einsatzgehärtet und geschliffen. Im Lieferumfang sind die Befestigungsschrauben Festigkeit 12.9 enthalten.
Anwendung:
Keilspanner werden zum Spannen der Werkzeuge auf Pressen und Spritzgießmaschinen verwendet. Der Spannbolzen spannt auf 20° Schräge am Werkzeug, dadurch ergibt sich ein Reibschluss.
Hinweis:
Die maximal zulässige Belastung pro Spanner ist ohne Überschreitung einzuhalten. Die Spannkraft wirkt vertikal auf die Spannstelle dadurch entstehen sehr geringe Schiebekräfte auf das Werkstück.
* Bei Verwendung der Befestigungsschrauben in 10.9 Qualität ist ein maximaler Betriebsdruck von 400 bar zulässig. Voraussetzung ist eine Montagefläche mit entsprechender Festigkeit der Gewindebohrungen (mind. entspr. St 50).
