6959CR-20-04 Spannhebel-Rohling

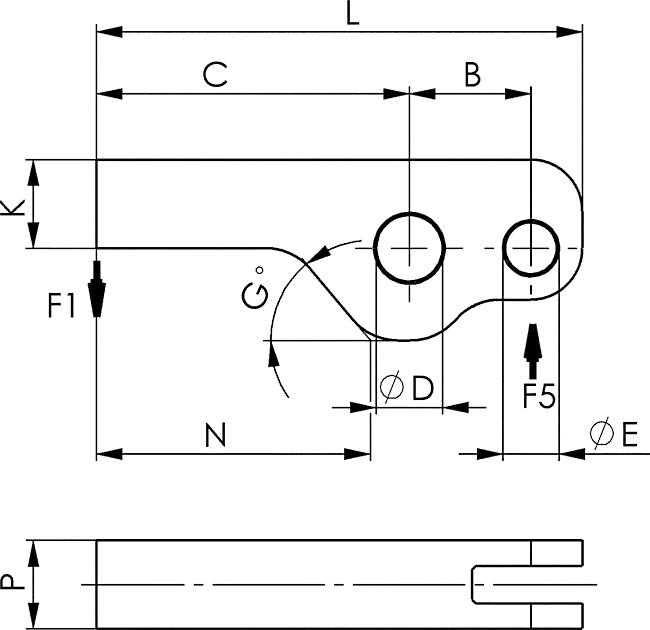

| Artikel-Nr.: | 6959CR-20-04 |
| B: | 19,5 |
| C: | 50,0 |
| ØD: | 10 |
| ØE: | 8 |
| G: | 50° |
| K: | 13,0 |
| L: | 77,5 |
| N: | 45,0 |
| P: | 15 |
| Gewicht: | 134g |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |

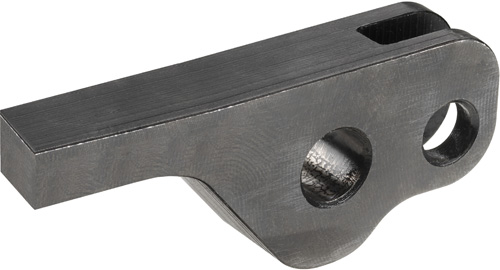

Spannhebel-Rohling
Ausführung:
Vergütungsstahl, vergütet und brüniert.
Anwendung:
Für Hebelspanner 6959C.
Hinweis:
Spanndruck, Hebelverhältnisse, Fördervolumen und Spannarmgewicht unbedingt beachten.
Formel zum Ermitteln der Spannkraft F1:
Spannkraft = F1 [kN], Kolbenkraft = F5 [kN], Krafthebel = B [mm], Lasthebel = C [mm]
F1 = F5 x B / C
