6959KL-200 Hebelspanner

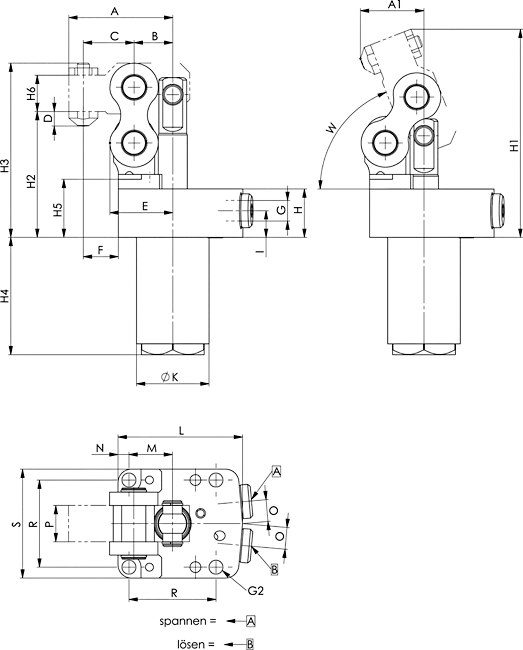

| Artikel-Nr.: | 6959KL-200 |
| Spannkraft bei 100 bar *: | 2,4kN |
| Spannkraft bei 350 bar*: | 8,4kN |
| Kolbenkraft bei 100 bar: | 3,1kN |
| Kolbenkraft bei 350 bar: | 11,0kN |
| Hub: | 23,0mm |
| Vol. Sp: | 7,2cm³ |
| Vol. Lo: | 3,2cm³ |
| wirks. Kolben- fläche Sp: | 3,1cm² |
| wirks. Kolben- fläche Lo: | 1,4cm² |
| Md max.: | 12,0Nm |
| Kolben-stangen-Ø: | 15mm |
| Kolben-Ø: | 20mm |
| Gewicht: | 1876g |
| A: | 56,5 |
| A1: | 33,0 |
| B: | 21,0 |
| C: | 27,5 |
| D: | 6,0 |
| E: | 35,0 |
| F: | 13,5 |
| G: | G1/4 |
| H: | 26 |
| H1: | 120,5 |
| H2: | 72 |
| H3: | 103 |
| H4: | 61,5 |
| H5: | 34 |
| H6: | 25 |
| I: | 14,0 |
| ØK: | 38 |
| L: | 70,0 |
| M: | 27 |
| N: | 8,0 |
| P: | 20 |
| O: | 14 |
| R: | 54 |
| S: | 70 |
| W: | 74,4° |
| ØG2: | 6,5 |
| U: | 15,0 |
| V: | 21,5 |
| OR-1O-RingBest.-Nr.: | 321646 |
| G3 x Tiefe: | M6 x 18 |
| R ±0,2: | 54 |
| ØT: | 5,0 |
| ØWW +0,1: | 38,2 |
| X: | 0,2 x 45° |
| ØY x Tiefe max.: | 12,7 x 0,1 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Hebelspanner
doppelt wirkend,
max. Betriebsdruck 350 bar,
min. Betriebsdruck 25 bar.Ausführung:
Zylindergehäuse aus Vergütungsstahl, vergütet. Kopfbefestigung mit vier Zylinderschrauben (Festigkeit min. 12.9), diese sind im Lieferumfang enthalten. Kolben und Bolzen aus Vergütungsstahl, vergütet, geschliffen und nitriert. Alle Teile chemisch vernickelt.
Lieferumfang mit Gelenkbolzen und Zuglaschen, aber ohne Spannhebel. Ölzufuhr über Gewindeanschluß oder Ölkanal im Vorrichtungskörper.
Anwendung:
Der Hebelspanner wird in Spanneinrichtungen eingesetzt, wo Werkstücke frei zugänglich und von oben eingelegt werden müssen. Besonders geeignet für Spannen in Spanntaschen.
Merkmal:
Kopfflanschversion, Hebelmechanismus im Bereich von 180º um jeweils 90º umsetzbar.
Sonderausführungen möglich.
Hinweis:
Maximale Verfahrgeschwindigkeit 0,5 m/s.
Mit Näherungsschalter und elektrischer Druckpunktüberwachung auf Anfrage lieferbar.
Sp = spannen, Lo = lösen
* Spannkraft bei Verwendung des Spannhebels, Standard
doppelt wirkend,
max. Betriebsdruck 350 bar,
min. Betriebsdruck 25 bar.Ausführung:
Zylindergehäuse aus Vergütungsstahl, vergütet. Kopfbefestigung mit vier Zylinderschrauben (Festigkeit min. 12.9), diese sind im Lieferumfang enthalten. Kolben und Bolzen aus Vergütungsstahl, vergütet, geschliffen und nitriert. Alle Teile chemisch vernickelt.
Lieferumfang mit Gelenkbolzen und Zuglaschen, aber ohne Spannhebel. Ölzufuhr über Gewindeanschluß oder Ölkanal im Vorrichtungskörper.
Anwendung:
Der Hebelspanner wird in Spanneinrichtungen eingesetzt, wo Werkstücke frei zugänglich und von oben eingelegt werden müssen. Besonders geeignet für Spannen in Spanntaschen.
Merkmal:
Kopfflanschversion, Hebelmechanismus im Bereich von 180º um jeweils 90º umsetzbar.
Sonderausführungen möglich.
Hinweis:
Maximale Verfahrgeschwindigkeit 0,5 m/s.
Mit Näherungsschalter und elektrischer Druckpunktüberwachung auf Anfrage lieferbar.
Sp = spannen, Lo = lösen
* Spannkraft bei Verwendung des Spannhebels, Standard
