320507
6930D-05 Einschraubzylinder
| Artikel-Nr.: | 6930D-05 |
| Druckkraft bei 100 bar: | 1,1kN |
| Druckkraft bei 400 bar: | 4,5kN |
| Zugkraft bei 100 bar: | 0,6kN |
| Zugkraft bei 400 bar: | 2,5kN |
| Hub H ±1: | 12mm |
| Vol. Druck: | 1,4cm³ |
| Vol. Zug: | 0,8cm³ |
| Kolben- fläche Druck: | 1,1cm² |
| Kolben- fläche Zug: | 0,6cm² |
| Md: | 44Nm |
| Gewicht: | 107g |

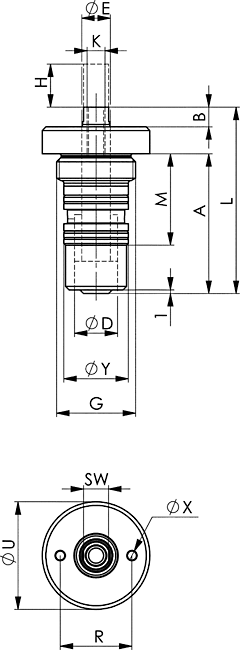

| A: | 39 |
| B: | 5,5 |
| C: | 3,6 |
| ØD: | 12 |
| ØE F7: | 8 |
| F: | 19,2 |
| G: | M22x1,5 |
| I: | 44 |
| J: | 18,0 |
| K x Tiefe: | M5x11 |
| L ±1: | 52 |
| M +1: | 25,5 |
| P ±0,2: | 39 |
| R: | 20 |
| ØS H7: | 18 |
| min. ØT: | 31 |
| ØU: | 30 |
| W ±0,2: | 8,5 |
| ØX: | 2,5 |
| ØY f7: | 18 |
| SW: | 7 |
| OR-1O-RingBest.-Nr.: | 321141 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Einschraubzylinder
doppelt wirkend,
max. Betriebsdruck 400 bar,
min. Betriebsdruck 25 bar.Ausführung:
Zylindergehäuse aus Vergütungsstahl, brüniert. Kolben vergütet, geschliffen, nitriert und mit korrosionshemmender Beschichtung versehen. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Diese Einschraubzylinder können in Spannvorrichtungen aller Art verwendet werden. Ideal für Druckleisten zum Toleranzausgleich in Mehrfach-Spannvorrichtungen sowie zum Positionieren, Spannen oder Auswerfen und Klemmen von Werkstücken. Für Druck- und Zugeinsätze geeignet.
Merkmal:
Die O-Ringe sind kleiner als der Durchmesser des Einschraubgewindes. Dies vermindert die Gefahr einer Dichtungsbeschädigung während des Einbauvorganges.
Gehäuse zweigeteilt, somit leichter Wechsel der Stangendichtung möglich. Gehäuseabdichtung an der Bohrungsmantelfläche. Abdichtung für die Größen 05 und 08 zusätzlich zwischen Gehäusekopf und Vorrichtungskörper.
Kleine Abmessungen, nur geringer Platzbedarf bei Reihenanordnung. Die Zylinder müssen in den Vorrichtungskörper bis zum Anlagebund eingeschraubt werden.
Hinweis:
Maximale Verfahrgeschwindigkeit 0,5 m/s
Für höhere Drücke und höhere Temperaturen auf Anfrage lieferbar.
doppelt wirkend,
max. Betriebsdruck 400 bar,
min. Betriebsdruck 25 bar.Ausführung:
Zylindergehäuse aus Vergütungsstahl, brüniert. Kolben vergütet, geschliffen, nitriert und mit korrosionshemmender Beschichtung versehen. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Diese Einschraubzylinder können in Spannvorrichtungen aller Art verwendet werden. Ideal für Druckleisten zum Toleranzausgleich in Mehrfach-Spannvorrichtungen sowie zum Positionieren, Spannen oder Auswerfen und Klemmen von Werkstücken. Für Druck- und Zugeinsätze geeignet.
Merkmal:
Die O-Ringe sind kleiner als der Durchmesser des Einschraubgewindes. Dies vermindert die Gefahr einer Dichtungsbeschädigung während des Einbauvorganges.
Gehäuse zweigeteilt, somit leichter Wechsel der Stangendichtung möglich. Gehäuseabdichtung an der Bohrungsmantelfläche. Abdichtung für die Größen 05 und 08 zusätzlich zwischen Gehäusekopf und Vorrichtungskörper.
Kleine Abmessungen, nur geringer Platzbedarf bei Reihenanordnung. Die Zylinder müssen in den Vorrichtungskörper bis zum Anlagebund eingeschraubt werden.
Hinweis:
Maximale Verfahrgeschwindigkeit 0,5 m/s
Für höhere Drücke und höhere Temperaturen auf Anfrage lieferbar.
