302521
6374A-400x800-001 Guss-Aufspann-Würfel
| Größe: | 400x800-001 |
| Toleranz C: | ±0,05 |
| Rechtwinkligkeit C: | 0,04 |
| Gewicht: | 480Kg |

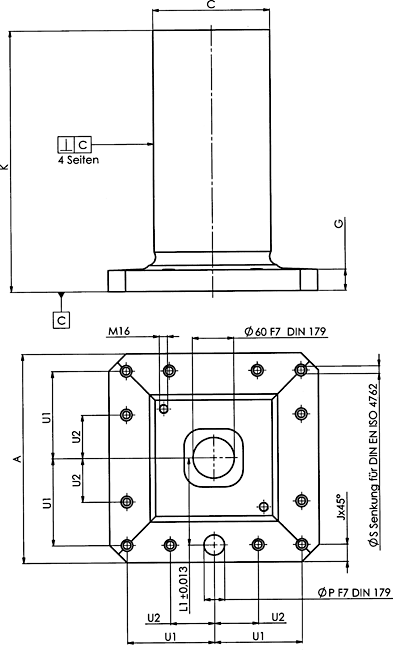

| A: | 680 |
| C: | 400 |
| G: | 45 |
| J: | 25 |
| K: | 800 |
| L1: | 300 |
| ØP: | 25 |
| ØS: | 17 |
| U1: | 300 |
| U2: | 100 |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Guss-Aufspann-Würfel
Ausführung A: Grundfläche und Aufspannflächen feingefräst.Merkmal:
Werkstoff: GG25Richtbohrung und Mittelbohrung: mit gehärteten Buchsen nach DIN 179Grundfläche: mit Lochbild gemäß Zeichnung, passend für Maschinentisch nach DIN 55201
Hinweis:
Sonderausführung: Bohrbild in Grund- und Aufspannfläche nach Ihren Angaben.
