302406

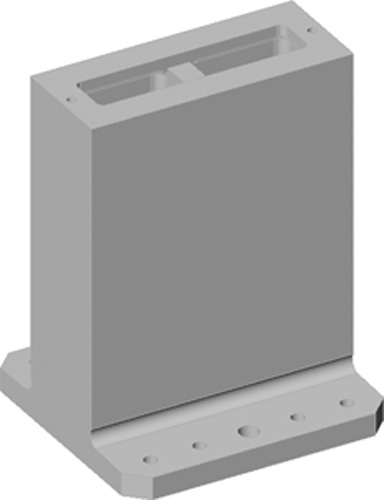

6373A-400x520-001 Guss-Aufspann-Winkel
| Größe: | 400x520-001 |
| Toleranz C: | ±0,05 |
| Rechtwinkligkeit C: | 0,025 |
| Gewicht: | 155Kg |
| A: | 400 |
| B: | 380 |
| C: | 160 |
| G: | 35 |
| J: | 30 |
| K: | 520 |
| L1: | 150 |
| L3: | 150 |
| ØP: | 20 |
| ØS: | 13 |
| T1: | 150 |
| U1: | 150 |
| U2: | - |
| Hersteller: | ANDREAS MAIER GmbH & Co. KG |
Guss-Aufspann-Winkel
Ausführung A: Grundfläche und Aufspannflächen feingefräst.Merkmal:
Werkstoff: GG25Richtbohrung und Mittelbohrung: mit gehärteten Buchsen nach DIN 179Grundfläche: mit Lochbild gemäß Zeichnung, passend für Maschinentisch nach DIN 55201
Hinweis:
Sonderausführung: Bohrbild in Grund- und Aufspannfläche nach Ihren Angaben.
